FLEXI2bend

Biegezentren

Einfach, schnell, flexibel

Mit dem FLEXI2bend Schwenkbiegesystem lassen sich nahezu alle Biegeteile herstellen. Sie ist damit ein Musterbeispiel an Flexibilität. Einzigartige und komplexe Biegeteile mit hoher Wertschöpfung biegt die FLEXI2bend genauso präzise und wiederholgenau wie einfache Kassetten, Paneele oder Profile. Die Bendex-Software programmiert die Biegeabläufe automatisch. Das kann an der Maschine oder bereits im Büro erfolgen. Die Software bewertet alternative Biegestrategien und zeigt am Monitor den Biegeablauf in 3D. Expertenwissen in Software umgesetzt!

Maschinen-Highlights
  • Große Freibereiche um die Werkzeuge: flexible Biegeteilgestaltung
  • Segmentierte Oberwangen-Werkzeuge zum Biegen von Boxen und Paneelen
  • Automatisches Erkennen eines Werkzeugwechsels
  • Segmentierte Biegewangen-Werkzeuge für unterbrochene Biegelinien
  • Automatisches Spannen der Oberwangen- und Biegewangenwerkzeug
  • SnapTools: automatisches Austauchen aus seitlichen Schenkeln
  • Schnelle Wangenbewegungen: hohe Produktivität und Durchsatz
  • Intelligentes Bombiersystem für schnurgerade Biegungen
  • Rechteckanschlag oder mittig verlängerter T-Anschlag

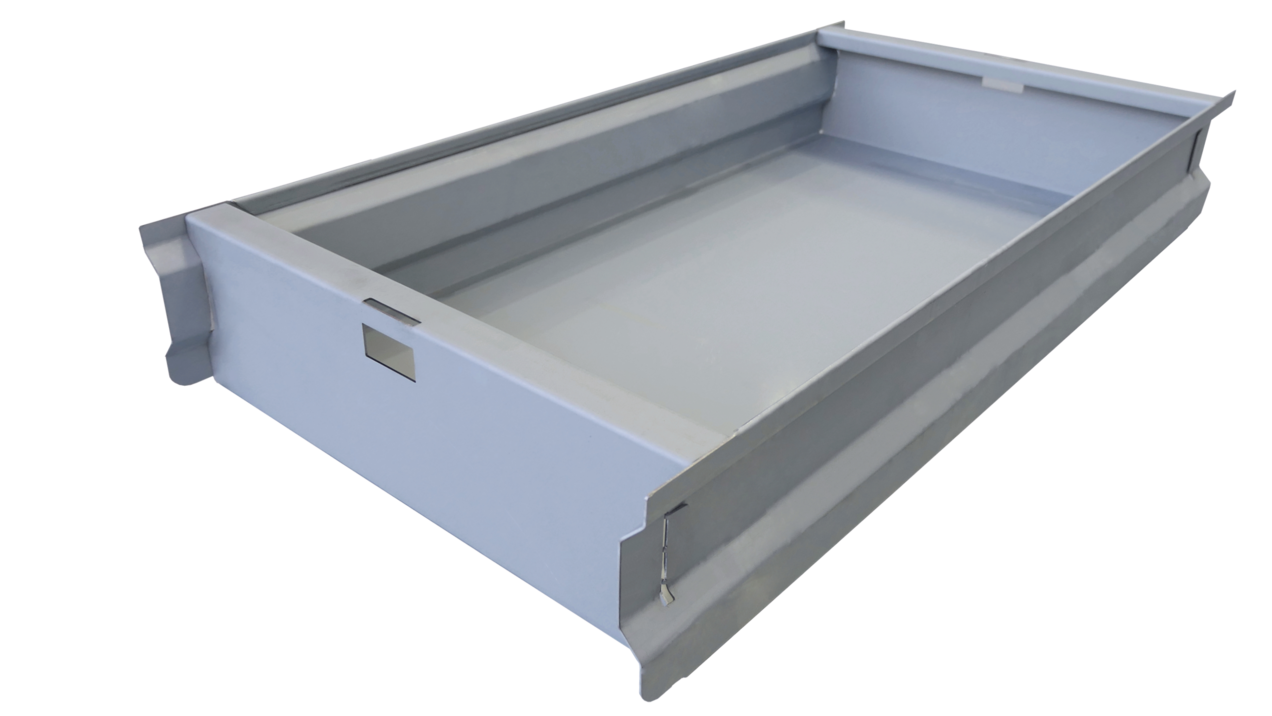

Maximale Flexibilität
beim Biegen von Kassetten,
Boxen und Profilen

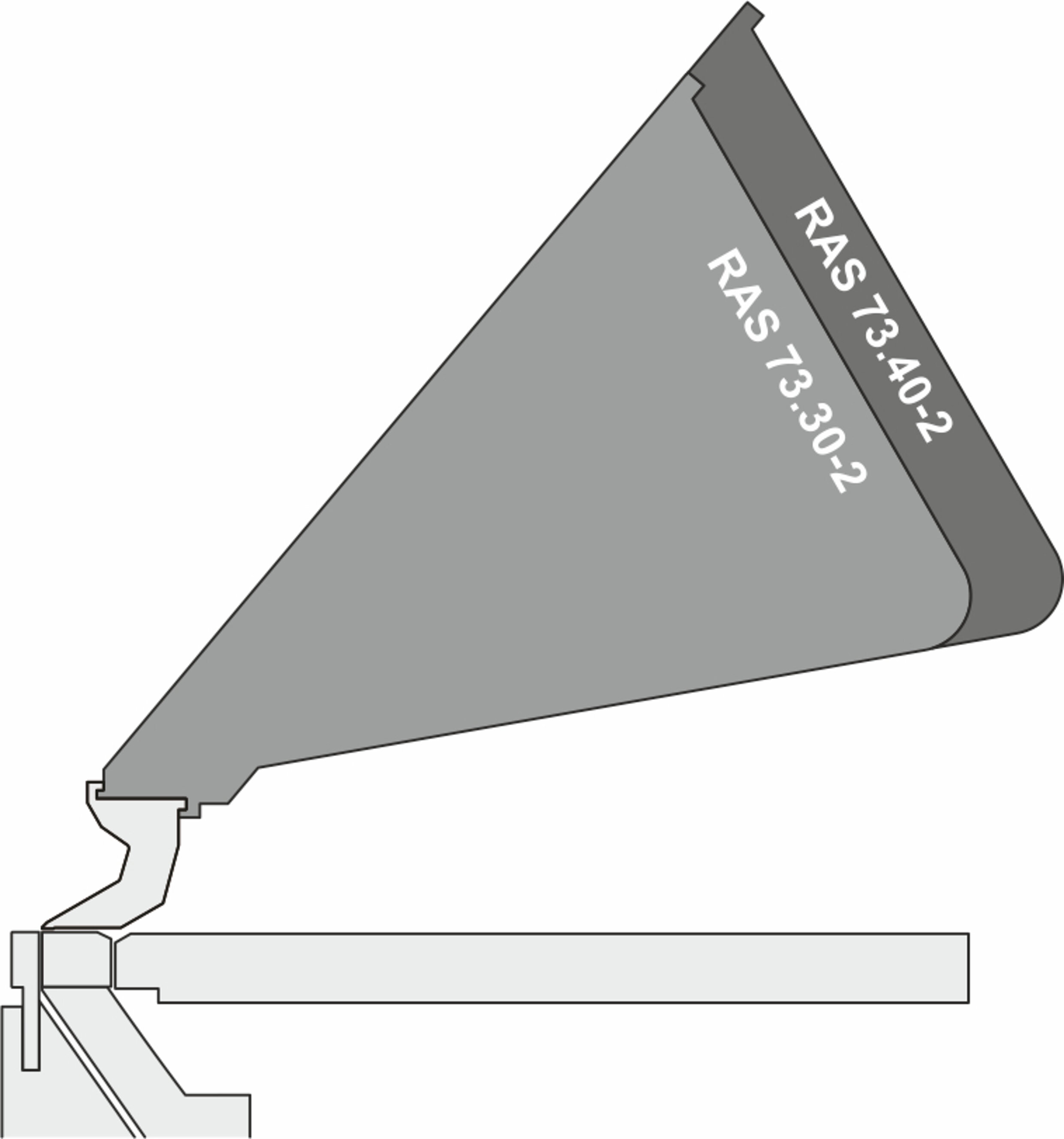

Oberwange

Die Oberwange schließt und öffnet mit beeindruckender Geschwindigkeit. Durch die programmierbare Öffnungs- und Schließhöhe fertigen Sie offene und geschlossene Umschläge, die Ihre Biegeteile steifer und vielseitiger machen. Radien lassen sich durch einzelne Biegesteps und ohne Sonderwerkzeuge erzeugen. Die Oberwange besticht mit großen Freibereichen vor und hinter der Wange.

  • Schnelle Schließ-/Öffnungsbewegungen
  • Umschläge biegen: geschlossen, offen, Tropfenform
  • Radien biegen ohne Sonderwerkzeuge
  • Großer Freibereich vor der Oberwange (Gestaltungsfreiheit für Teile)
  • Steife Oberwange für gerade Biegeteile
  • Servoantrieb mit Servoreglern und Absolutgeber
  • Genaues Positionen, kein Eichen

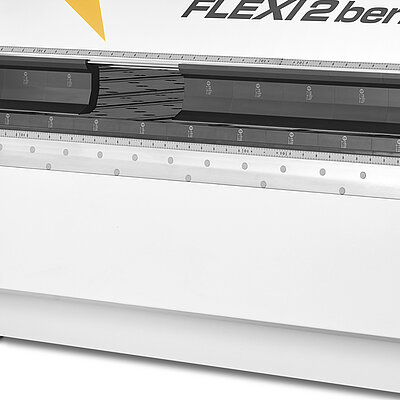

Biegewange

Die tiefe und steife Biegewange der FLEXI2bend Schwenkbiegemaschine steht für beste Biegeergebnisse. Das intelligente Bombiersystem gleicht Verformungen durch die Biegekräfte selbsttätig aus. Damit erzielt die FLEXI2bend gerade Biegungen bei dünnen oder dicken Bleche, allen Materialarten, langen oder kurzen Schenkeln, beim Biegen in der Maschinenmitte oder an der Seite. Schnelle Bewegungsabläufe sichern eine hohe Produktivität. Die automatische Einstellung auf Blechdicke und Biegeradius steigert die Produktivität und Flexibilität bei kleinen Stückzahlen.

  • Schnelle Bewegung: kurze Fertigungszeit

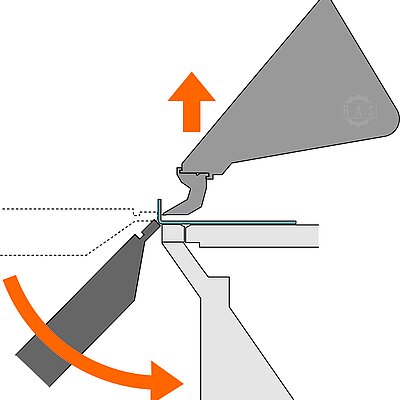

  • SpeedOptimizer steigert die Geschwindigkeit um 20% durch Freigeben des Biegeteils bei zurückschwenken der Biegewange.
  • Intelligentes Bombiersystem gleicht Verformung durch die Biegekräfte aus
  • Tiefe Biegewange: Exzellente Biegeergebnisse
  • Automatische Einstellung auf Blechdicke und Biegeradius
  • Keine Stillstandszeiten bei Materialwechsel
  • Automatisches Spannen der geteilten Biegewangen-Werkzeuge
  • Schonende Umformung von beschichteten Materialien
  • Servo-Motoren und Absolutgeber: schnelles Arbeiten, kein Eichen
  • Biegewange bei schrägwinkligen Teilen als Anschlag verwendbar

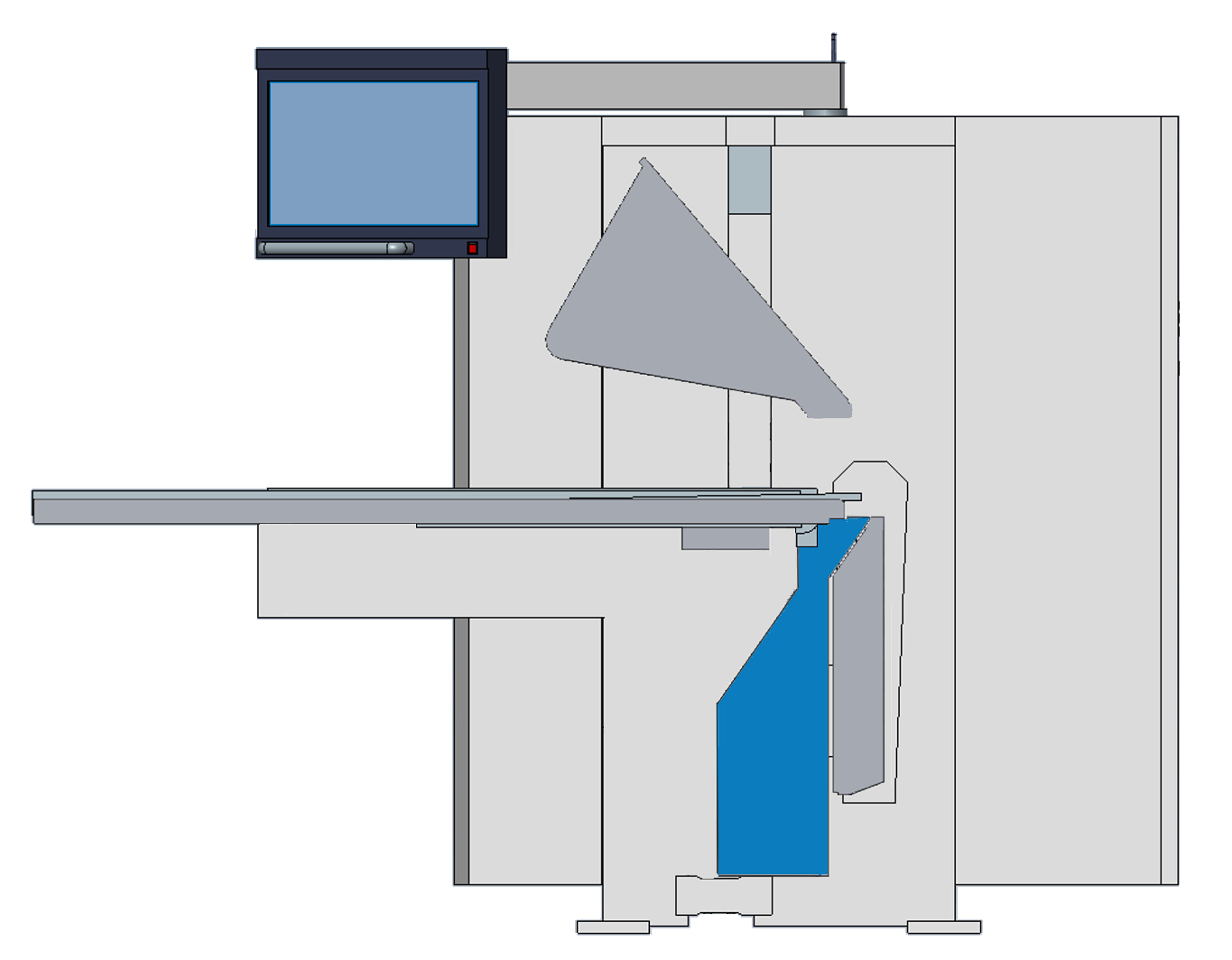

Unterwange

Für maximale Steifigkeit hat die Unterwange eine extra tiefe Kastenbauweise.

  • Präzise und gerade Biegungen
  • Maximale Widerstandskraft gegen Durchbiegung und Torsion

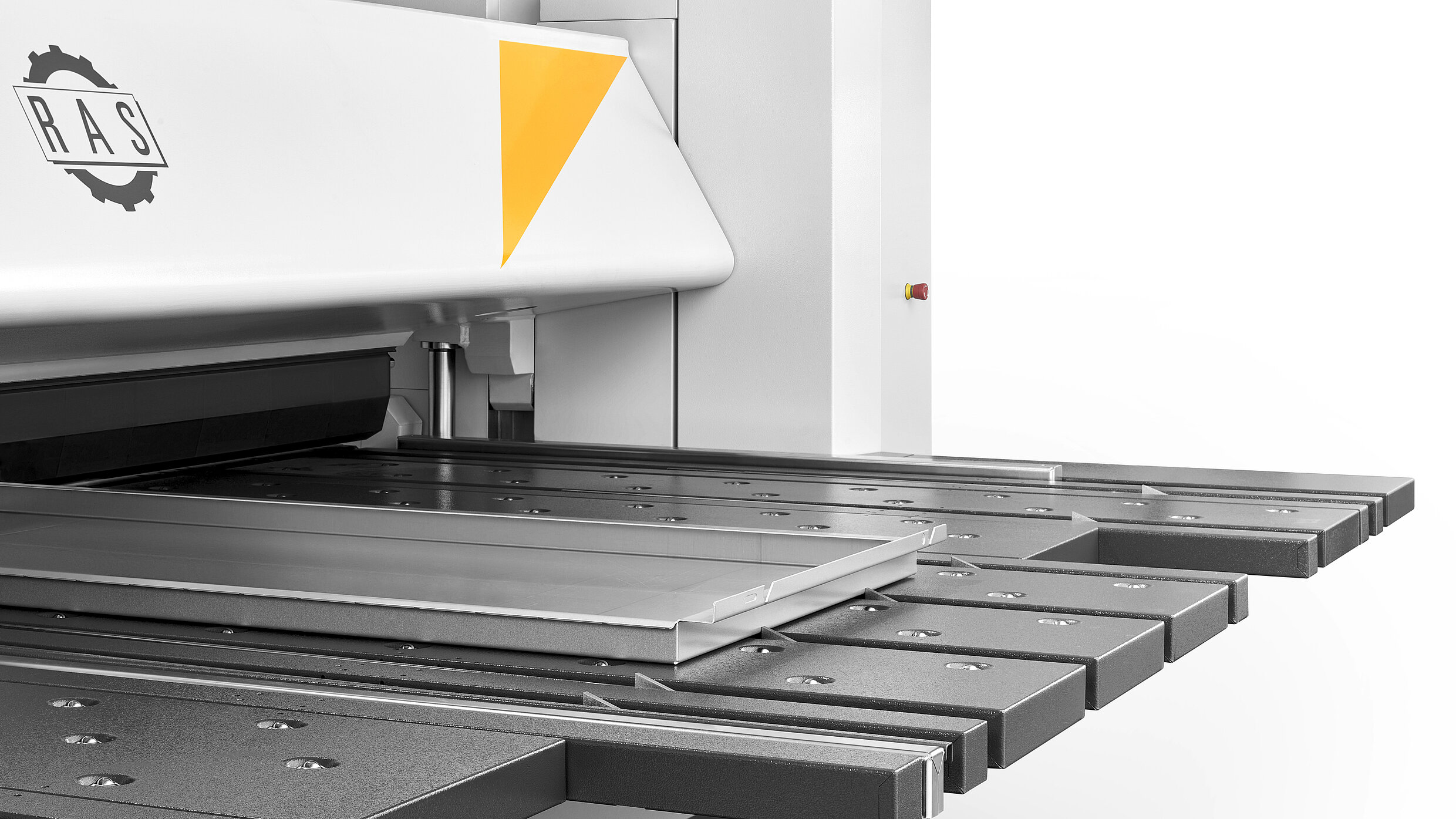

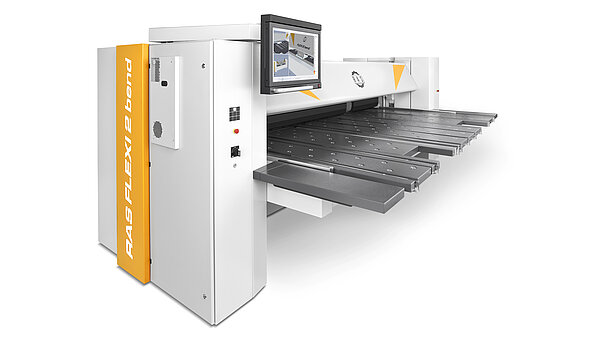

Anschlagsystem

Die Finger des Anschlagsystems positionieren das Werkstück für jede Biegung. Alle Anschlagfinger verschwinden unter der Tischebene, wenn das Biegeteil auf dem Hochhaltesystem gedreht werden muss.

  • Schnelles Positionieren, Wiederholgenaues Arbeiten
  • Auch bei großen Teilen kein 2. Bediener nötig (50% Kosten)
  • Tischbleche halten das Gewicht des Blechs
  • Stabile Anschlagfinger vorne und hinten
  • Servoantrieb und Absolutgeber: kein Eichen
  • Anschlagform anpassungsfähig an die Platzverhältnisse
  • Mittiges Biegen für beste Biegeresultate
  • Rechteckanschlag 10-1550 mm
  • T-Anschlag für lange Teile (10-3050/4050 mm)
  • Aktiver popup-Winkelanschlag für schmale Teile

Vielseitiges Werkzeugsystem

Die hochfesten und segmentierten Geißfußwerkzeuge sind mit hoher Präzision gefertigt und durch das Schnellspannsystem in Sekundenschnelle einsatzbereit. Kein anderes Werkzeugsystem bietet so viel Platz für alle erdenklichen Biegegeometrien.

  • Große Freiräume für die Biegeteilgestaltung
  • Spitzwerkzeug zum Biegen von Profilen
  • Segmentierte Geißfußwerkzeuge für Boxen, Paneele und Kassetten
  • Radiuswerkzeuge und Sonderformen auf Anfrage
  • Kurze Rüstzeiten durch handliche Werkzeuge und automatisches Spannen
  • Passgenau einzeln gefertigte Segmente (jederzeit nachrüstbar)
  • Automatische Werkzeugwechsel-Überwachung
  • Automatische Werkzeughöhen-Erkennung (Sicherheitsfunktion)
  • Biegewerkzeugbreiten passend zu Blechdicke und kleinstem Z-Maß
  • Fingertaschen in Unterwangenwerkzeugen für kleinste Anschlagmaße

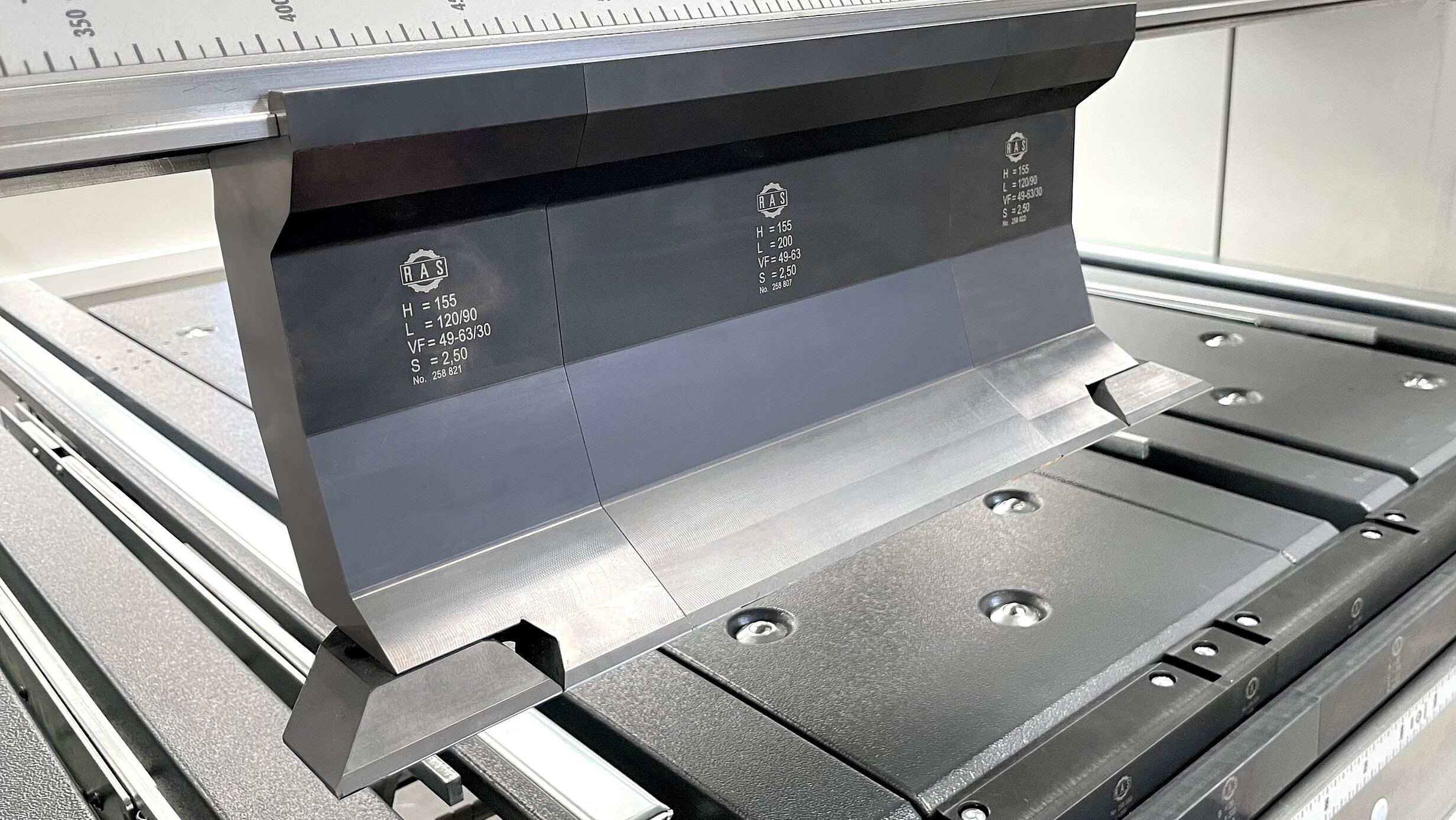

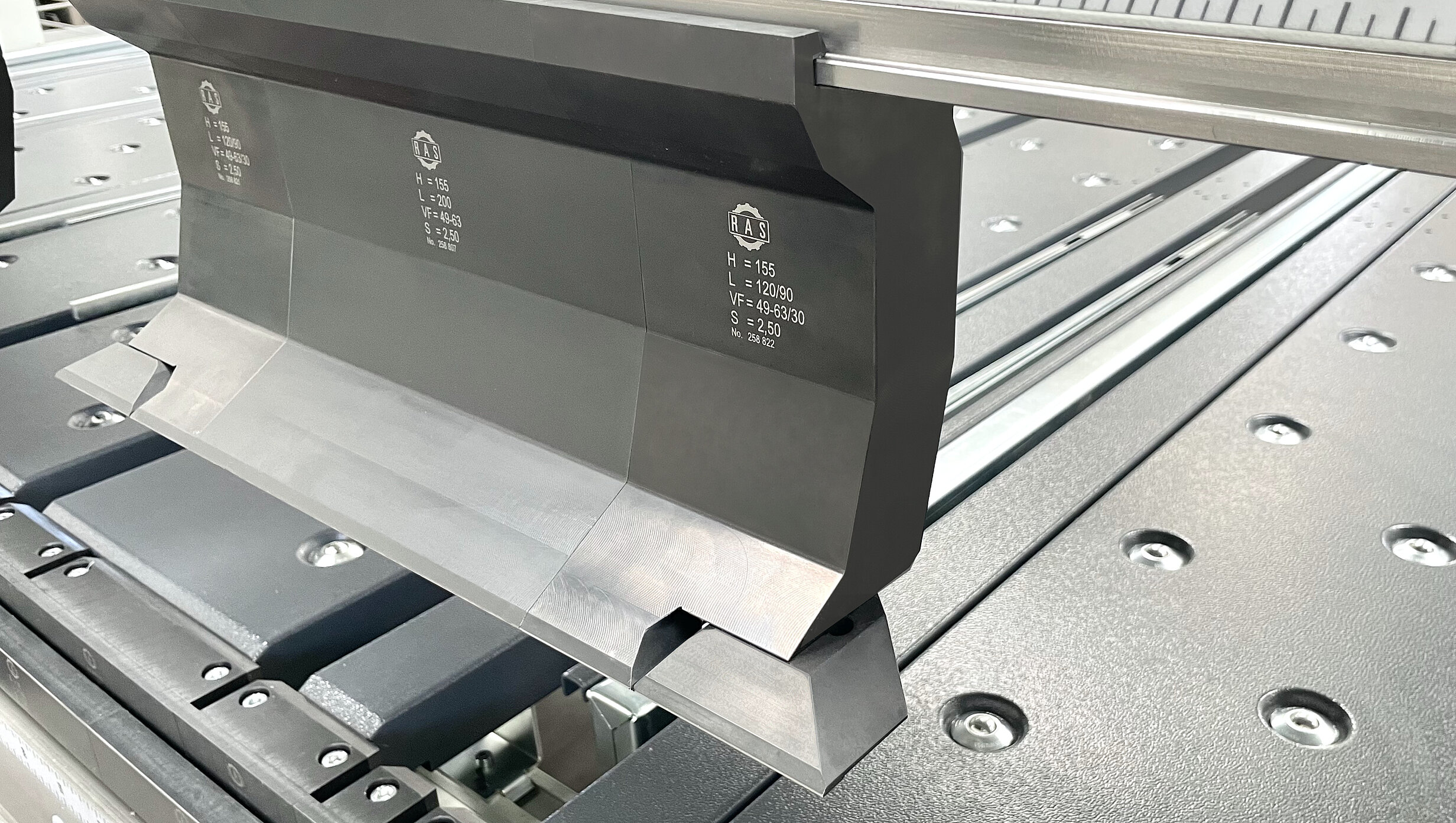

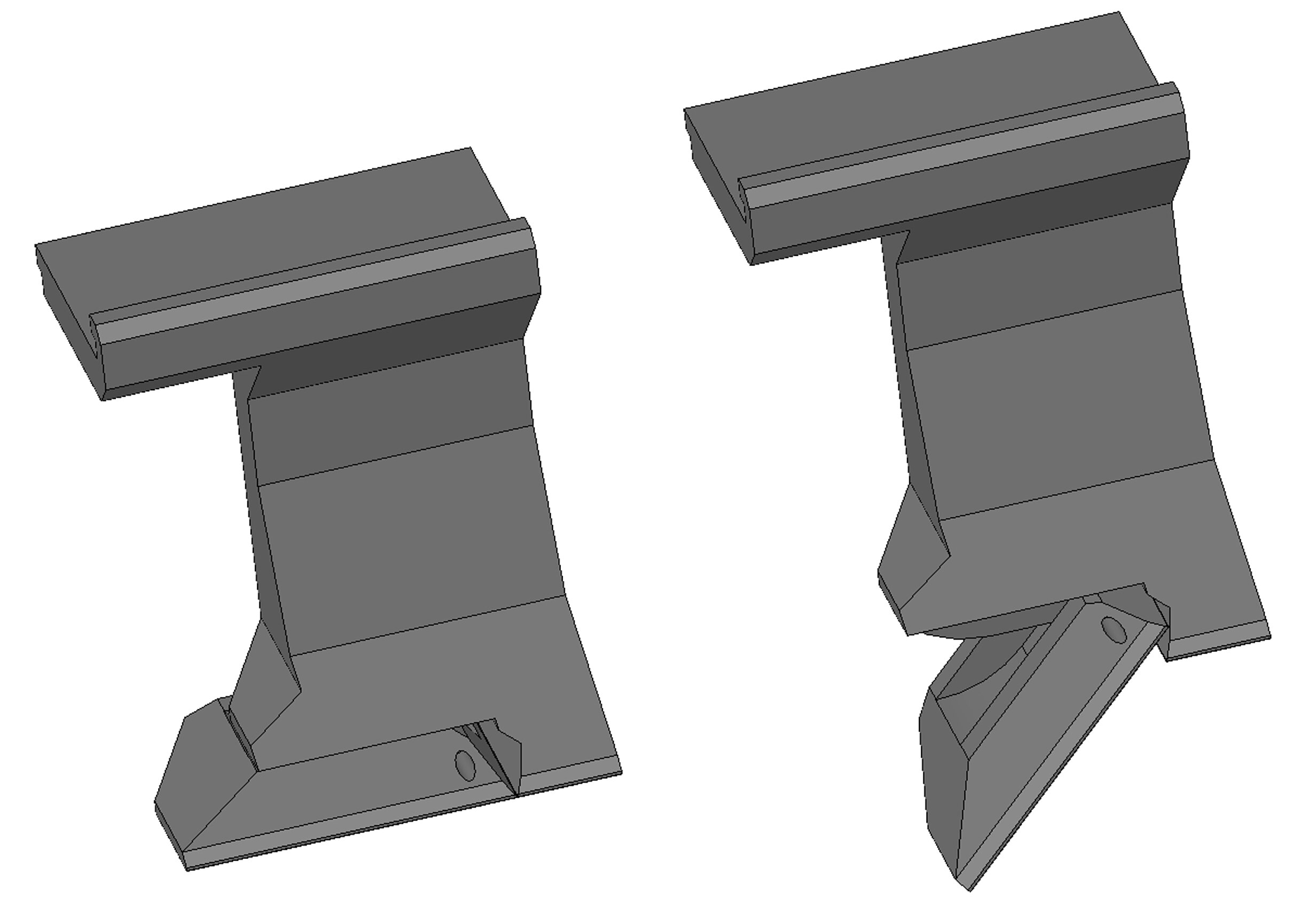

SnapTool Eckwerkzeuge

Die SnapTool Eckstücke mit klappbarer Sohle tauchen automatisch aus Biegeteilen mit seitlichen Schenkeln aus. Die Werkzeugsohle klappt beim Öffnen der Oberwange nach unten und schnappt wieder in die Arbeitsposition, sobald die Werkzeuge aus dem Biegeteil herausgefahren sind.

  • Ein manuelles Herausdrehen der Biegeteile am Ende des Biegezyklus ist nicht erforderlich
  • Seitlicher Freibereich im klappbaren Bereich des SnapTools 30 mm
  • Ausgelegt für gleiche Blechdicke wie die Werkzeuge des Werkzeugsatzes
  • Software berechnet die Positionierung der SnapTools

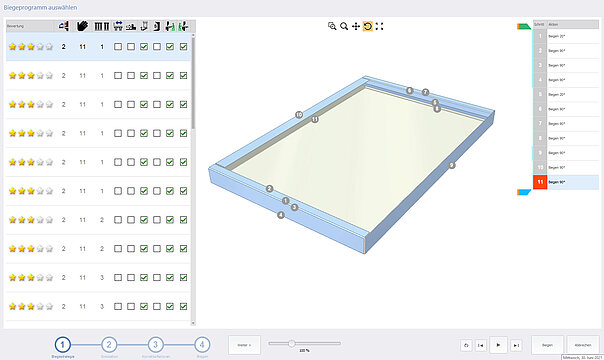

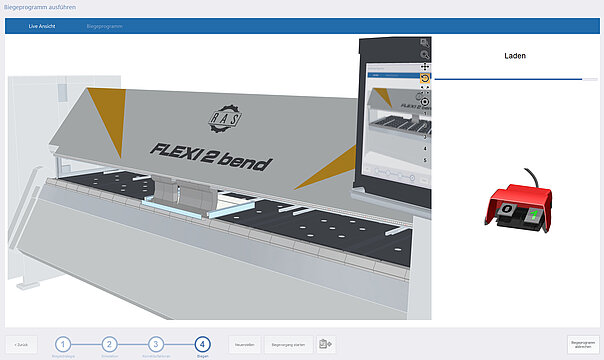

Automatische Programmierung der Biegeabläufe

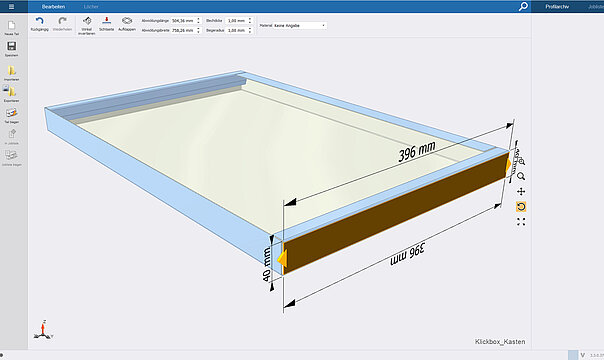

Wo beim Programmieren bisher viel Expertenwissen notwendig war, steckt heute ein hohes Maß an Intelligenz in der Bendex-Software. Biegeteile lassen sich am gut einsehbaren Bildschirm eingeben oder als STEP, DXF oder GEO-Datei importieren. Mit einem einzigen Mausklick programmiert die Software den gesamten Biegeablauf inklusive Werkzeugaufbau automatisch.

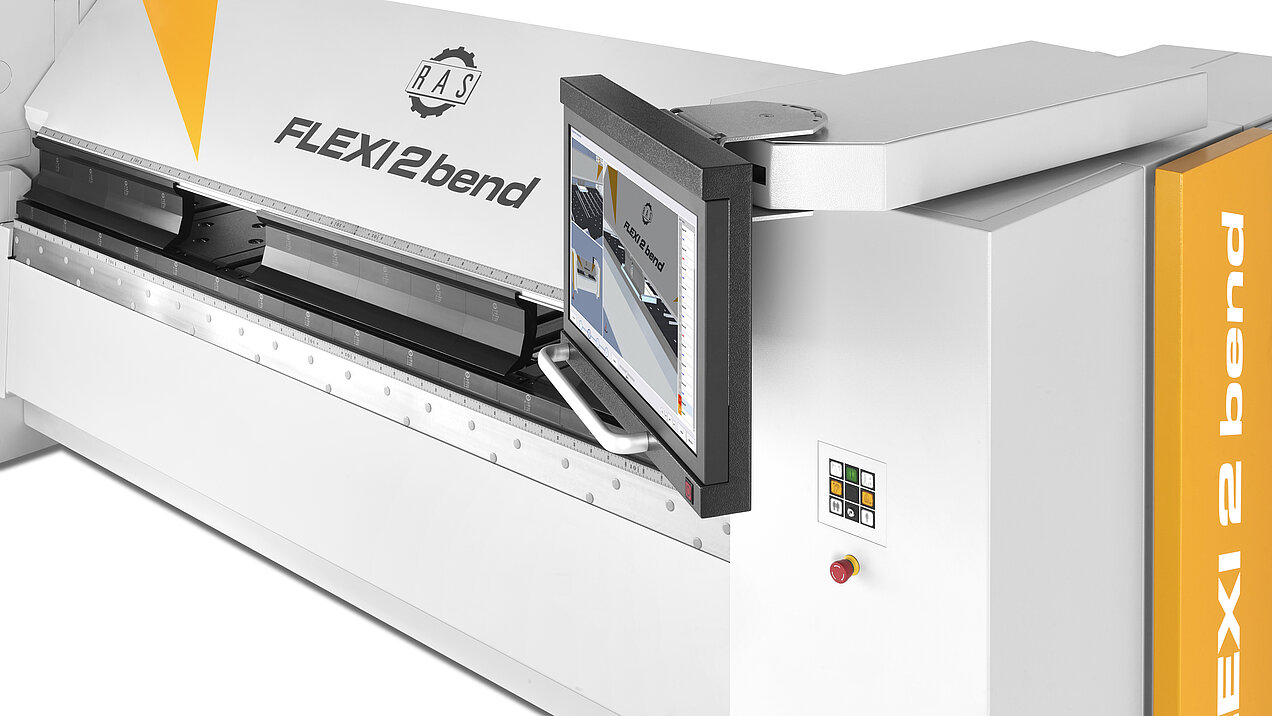

  • Übersichtliche Darstellung auf 24" Touch-Monitor
  • Einfaches Eingeben oder Zeichnen von Profilen und Kassetten
  • Exakte und fehlerfreie Übernahme der CAD-Daten
  • Automatisches Programmieren des Biegeablaufs
  • Automatische Bewertung verschiedener Biegestrategien

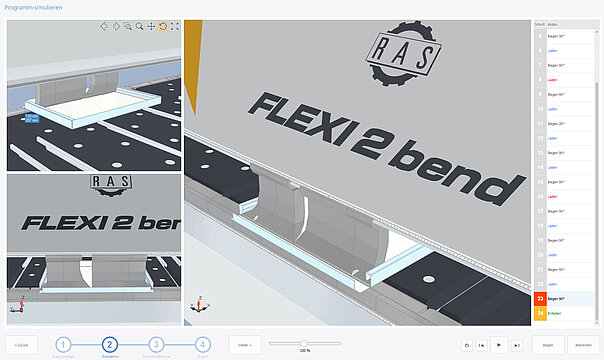

  • 3D Simulation des Biegeablaufs
  • Grafische Bedienerführung beim Biegeablauf
  • Höchste Biegequalität durch hinterlegte Biegetabellen
  • Import von Biegeprogrammen von der Office-Software
  • Aufrufen einzelner Programme, Abarbeiten von Joblisten
  • Monitor am Schwenkarm drehbar
  • Bedienung von der Biegewangenseite
  • Bedienung von der Anschlagseite
  • Online-Support über TeamViewer

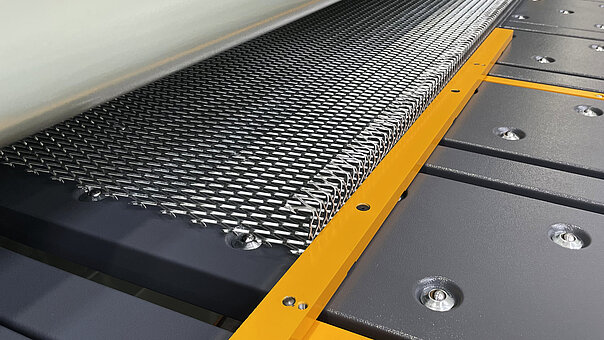

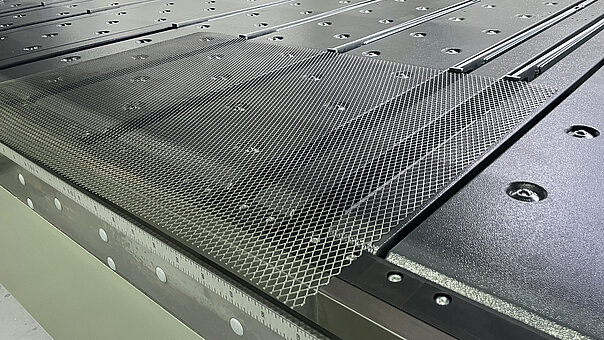

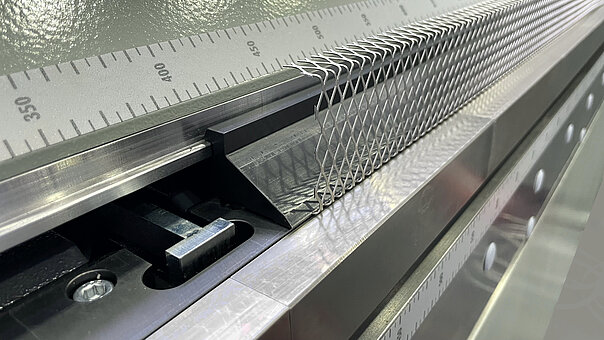

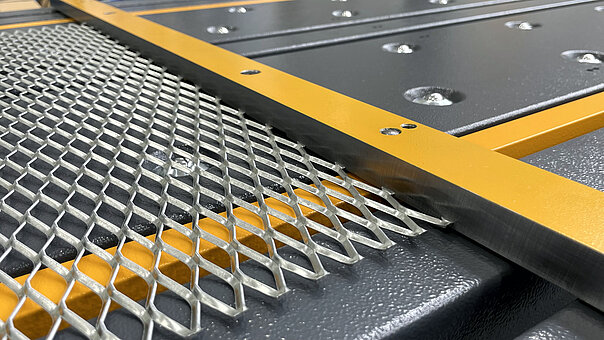

Biegen von Streckgitter

Version 1

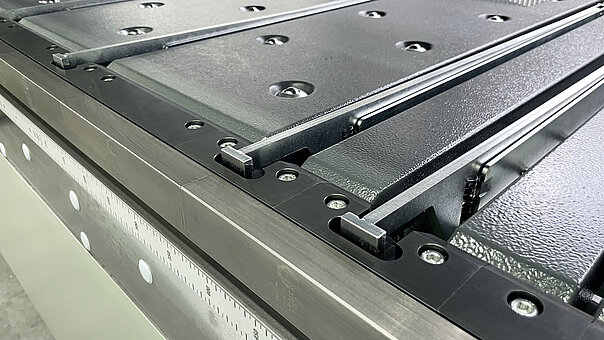

Aufgrund der Maschenweite von Streckgittermaterial können die Standard-Anschlagfinger der FLEXI2bend Schwenkbiegemaschine die Platinen manchmal auf den Knoten und manchmal zwischen den Maschen positionieren. Dadurch lassen sich keine zuverlässigen Schenkelmaße erzielen. In einer Sonderausführung des Anschlagsystems sind die vorderen Anschlagfinger auf 25 mm verbreitert. Damit sich auch kleine Schenkelmaße anfahren lassen, sind die Fingertaschen im Unterwangenwerkzeug ebenfalls verbreitert.

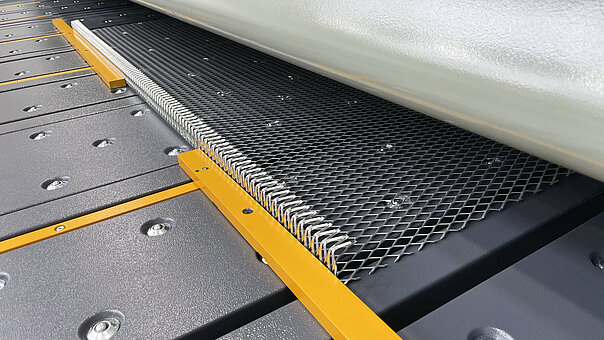

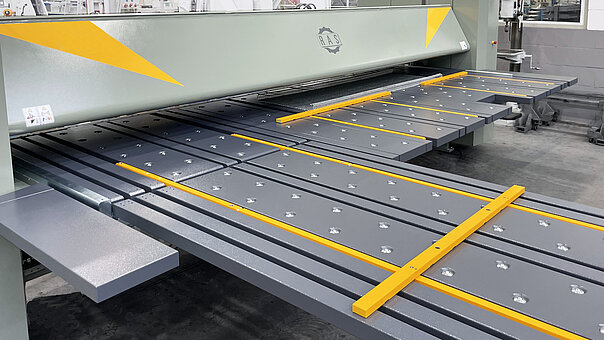

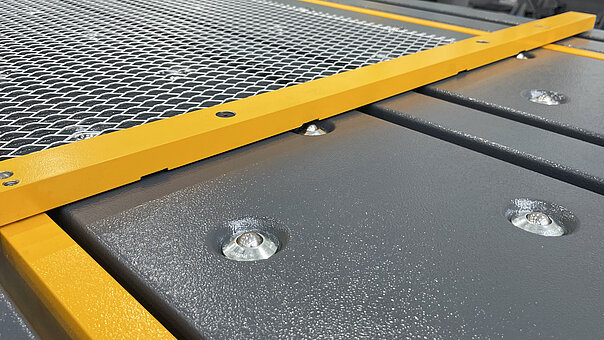

Biegen von Streckgitter

Version 2

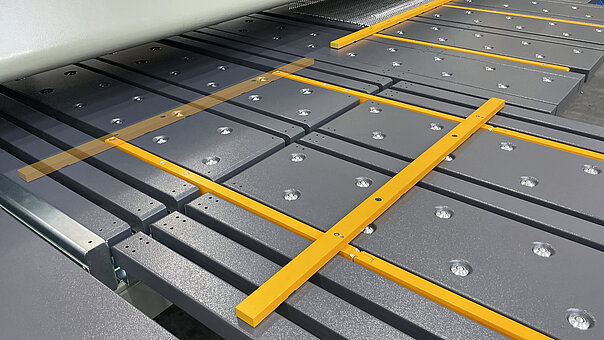

Bei der zweiten Version zum Biegen von Streckgitter ist das Anschlagsystem mit manuell umsetzbaren Anschlagbalken ausgestattet. Damit lässt sich ein breites Spektrum von Anschlagmaßen anfahren. Beim Kleinstmaß ist fährt der Anschlagbalken bis hinter das Oberwangenwerkzeug. Das Größtmaß ist von der Anschlagkonfiguration abhängig (Rechteckanschlag oder J-Anschlag).

DATENBLATT
RAS FLEXI2bend – Technische Daten

RAS 73.30-2

RAS 73.40-2
Biegelänge 3200 mm 4060 mm
Blechdicke max (400 N/mm²) 3,0 mm 2,5 mm
Oberwangenhub max 300 mm 300 mm
Anschlagsystem (Rechteckanschlag) 10–1550 mm 10–1550 mm
Anschlagsystem (T-Anschlag) 10–3050 mm 10–4050 mm
Automatische Blechdickeneinstellung ja ja
Automatische Biegeradius-Einstellung ja ja
Werkzeughöhenerkennung ja ja
Bendex-Programmierung automatisch automatisch
Maschinenabmessungen (Rechteckanschlag) 4560 x 2380 mm 4560 x 2380 mm
Maschinenabmessungen (T-Anschlag) 4560 x 3870 mm 4560 x 3870 mm
