Multibend-Center ECOauto

Biegezentren

ECOauto: ECO mit Automatisierung

Nachdem das RAS Multibend-Center ECO als günstige Einsteigerlösung ins automatische Biegen seine Fangemeinde gefunden hatte, kam schnell der Wunsch nach einer einfachen Automatisierung beim Beladen von Platinen und Stapeln der fertigen Biegeteile auf. Hier ist die Lösung:  Multibend-Center ECOauto.

Maschinen-Highlights
  • Automatisches Beladen der Platinen von einem Blechstapel
  • Automatisches Entladen und horizontales Stapeln der Biegeteile
  • Automatisches Ausrichten der Platinen
  • Automatische UpDown-Biegeabläufe

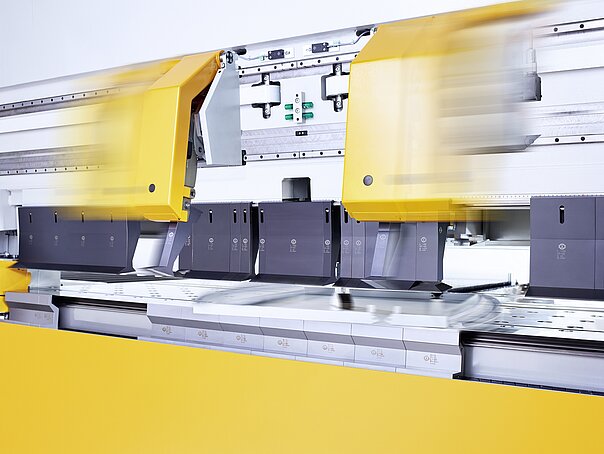

  • Automatischer Werkzeugwechsel
  • Bürstentisch
  • Höchste Produktivität, höchste Präzision und Wiederholgenauigkeit
  • Kratzfreies Biegen, kein Werkzeugverschleiß
  • Ein-Klick-Programmierung der Biegeteile
  • Geringer Platzbedarf

Einfache Automatisierung
beim Beladen von Platinen
und Stapeln der fertigen
Biegeteile

Das Ausstattungspaket

Das Biegezentrum Multibend-Center ECOauto umfasst:

  • Automatisches Zuführen von Platinen von einem Stapel

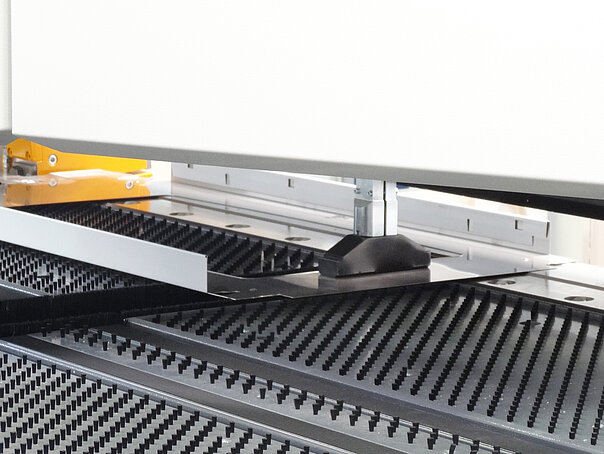

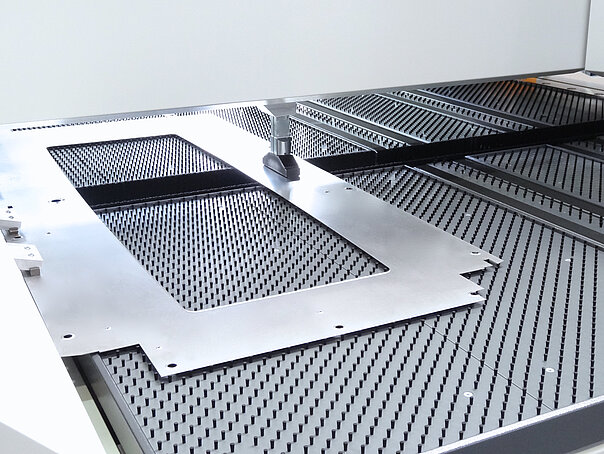

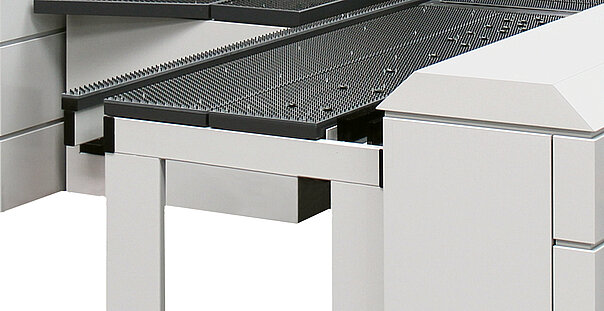

  • Sauger-Messtisch mit Bürsten

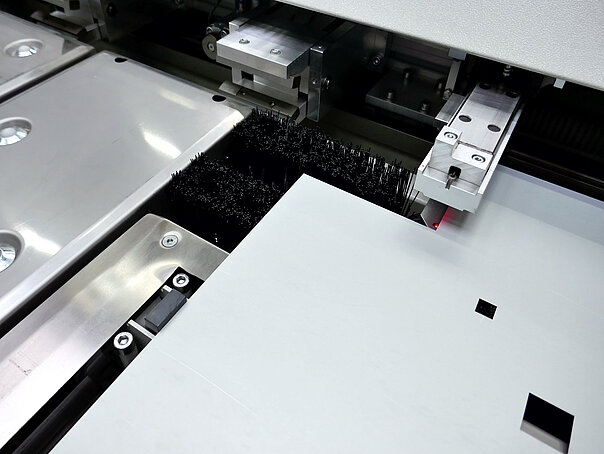

  • Magic-Eye Platinenscanner zum optischen Vermessen
  • Automatische Übergabe der Platine an den Manipulator
  • Manipulator zum Drehen und Positionieren die Biegeteile
  • Biegen nach oben und unten
  • Werkzeugwechsler zum automatischen Rüsten
  • Werkzeuge für die Oberwange, Biegewange und Unterwange
  • Drehfuß-Eckstücke zum Ein- und Ausdrehen in gebogene Schenkel

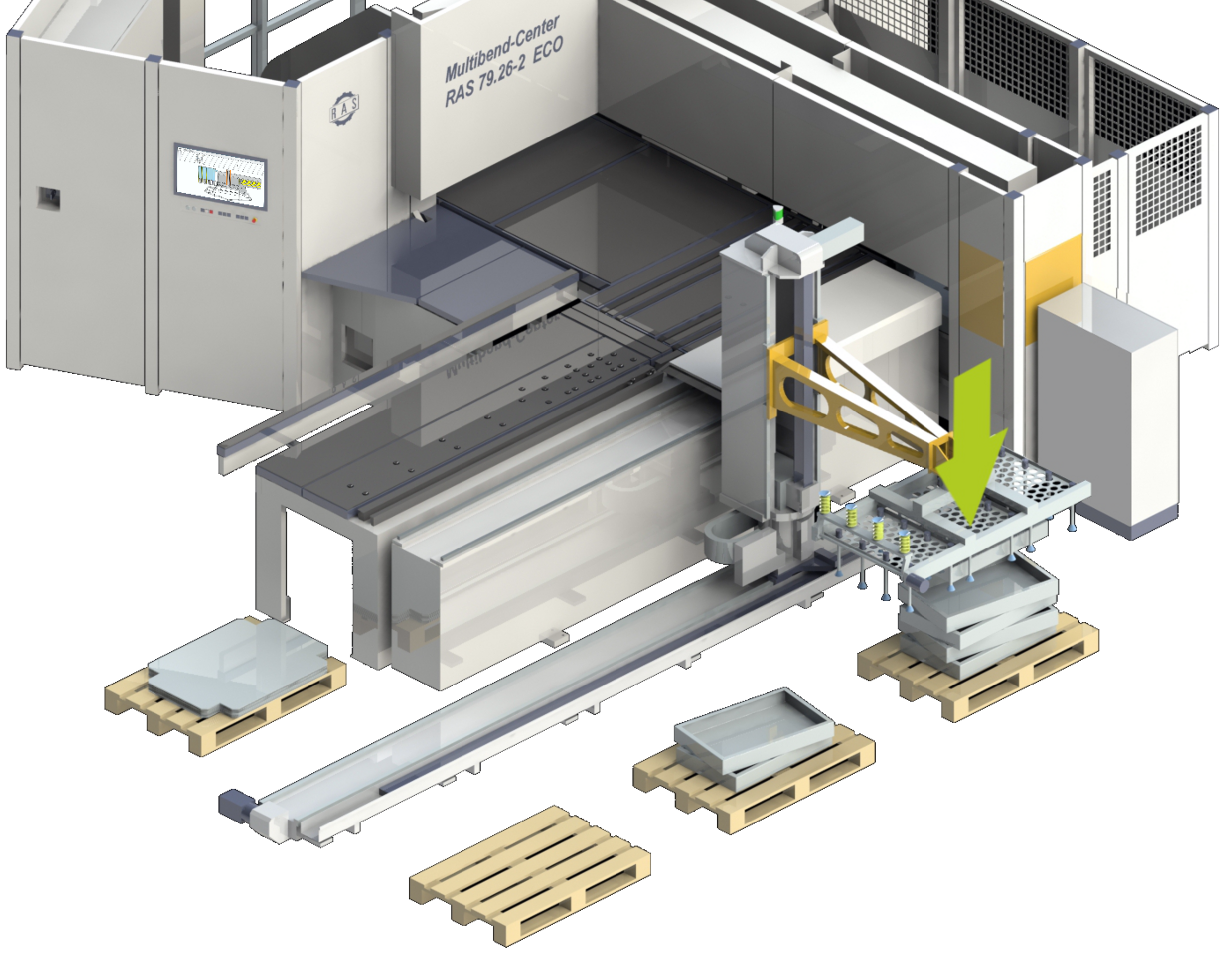

  • Horizontales Stapeln der Biegeteile

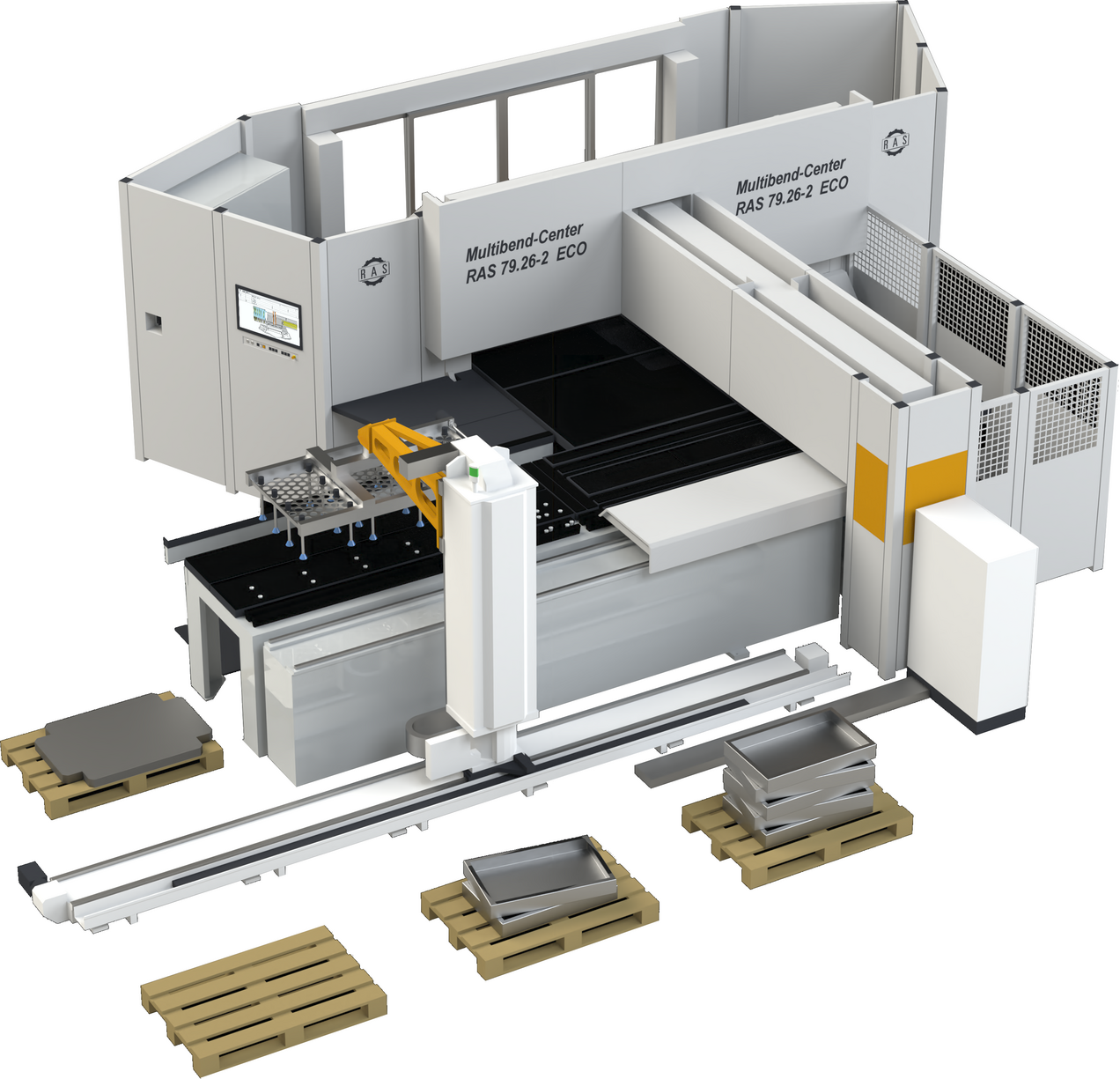

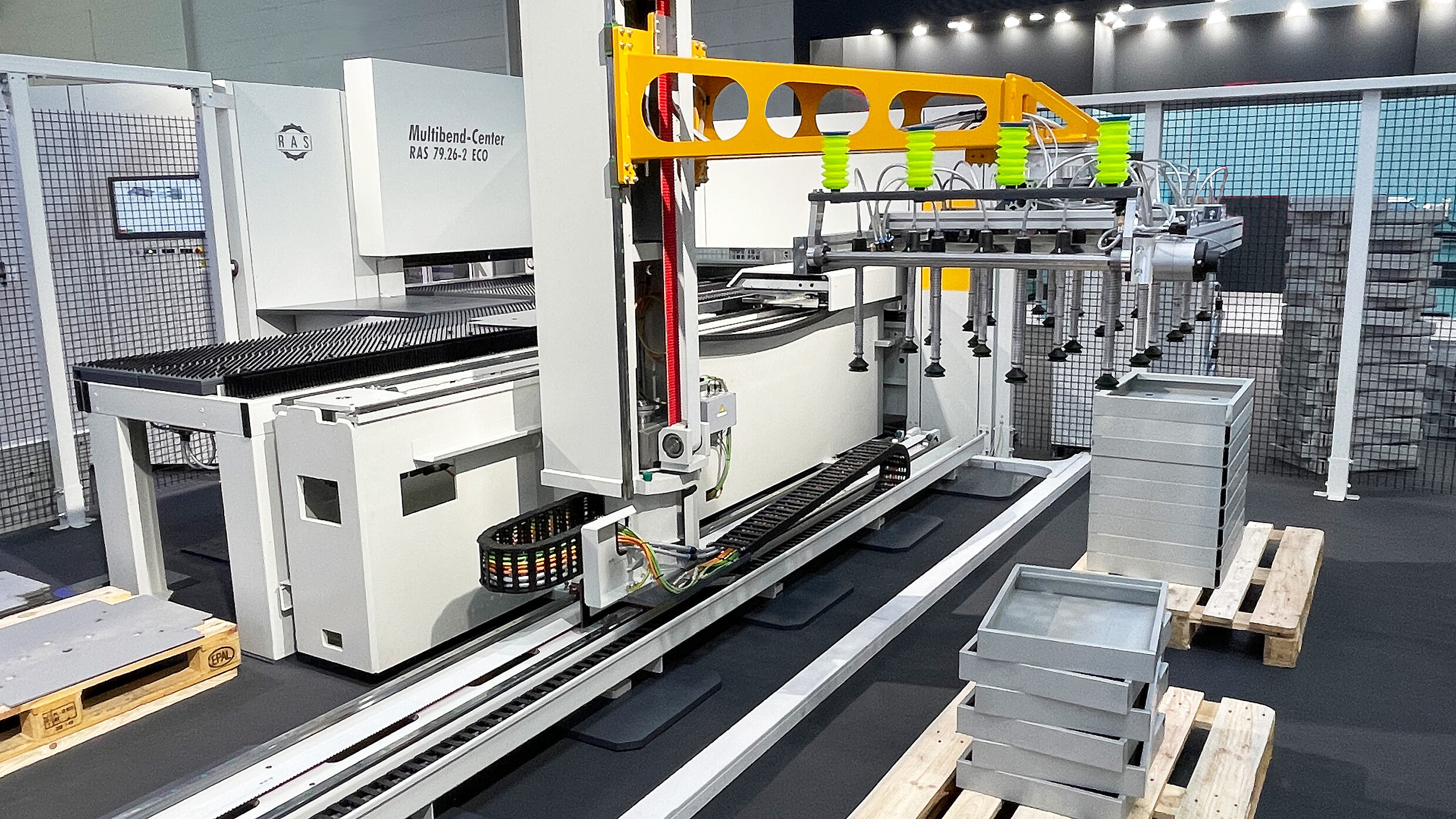

Palletizer Automatisierung

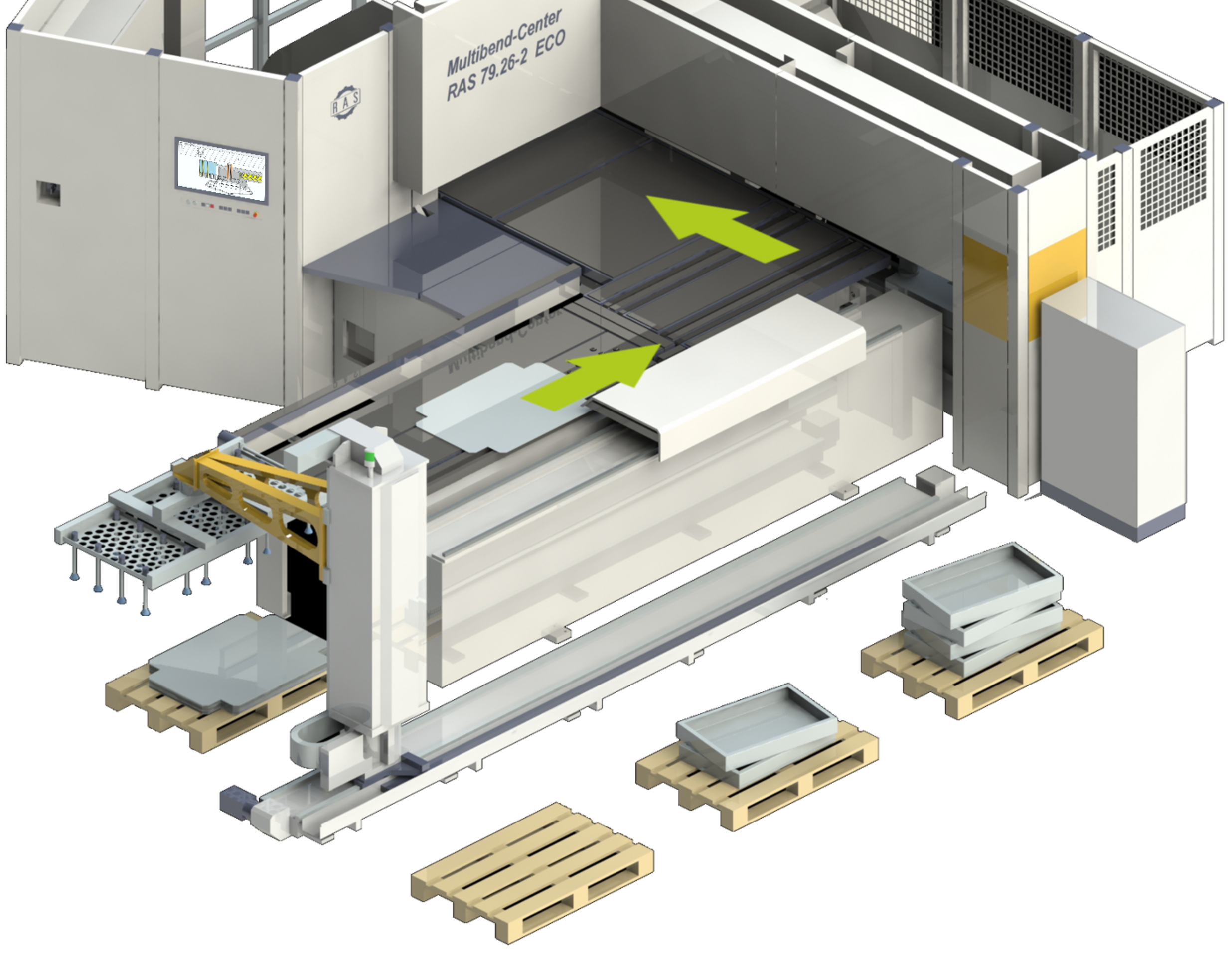

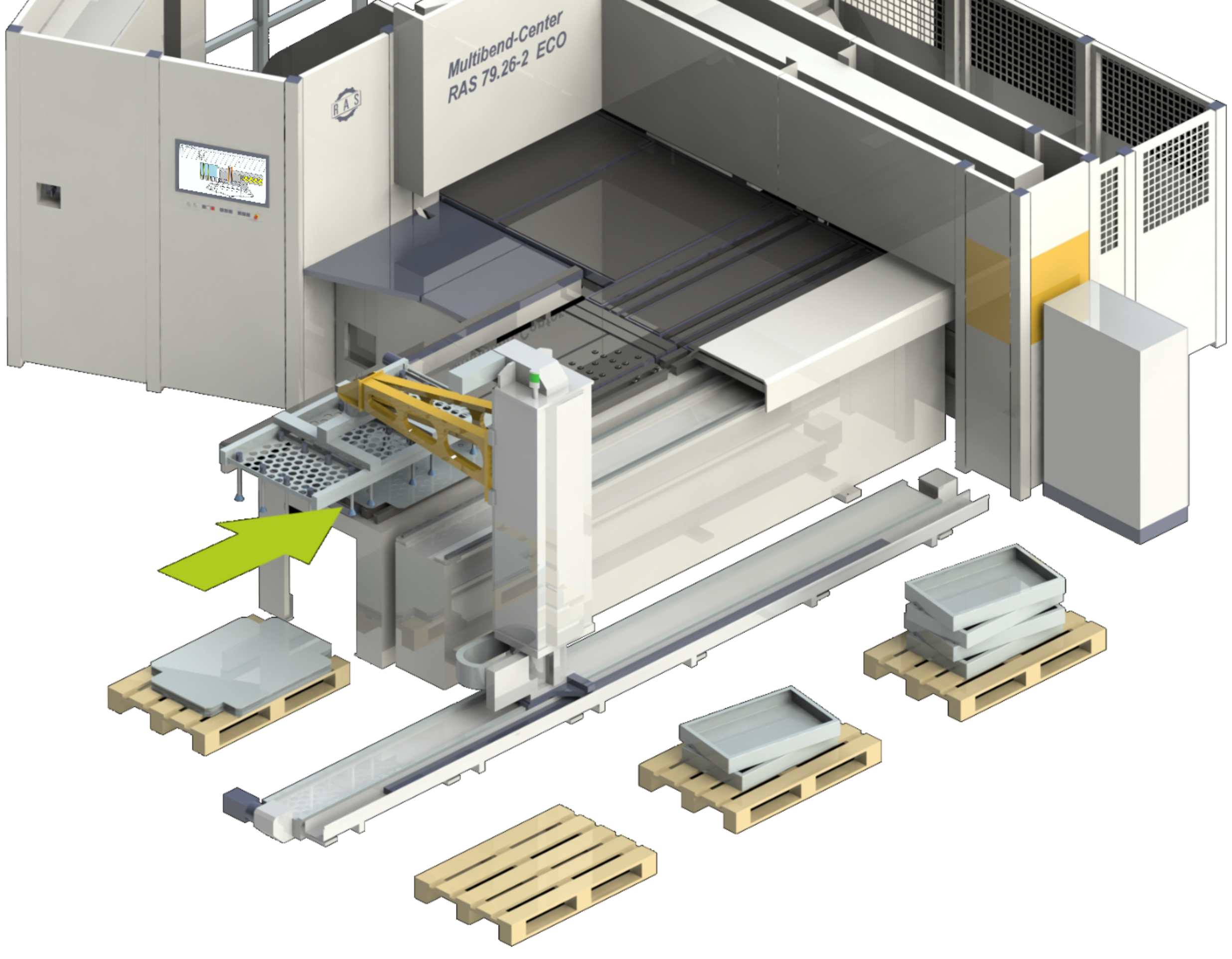

  • Beladesystem zum automatischen Zuführen der Platinen von einem Blechstapel mit sortenrein und kantengenau gestapelten Blechen

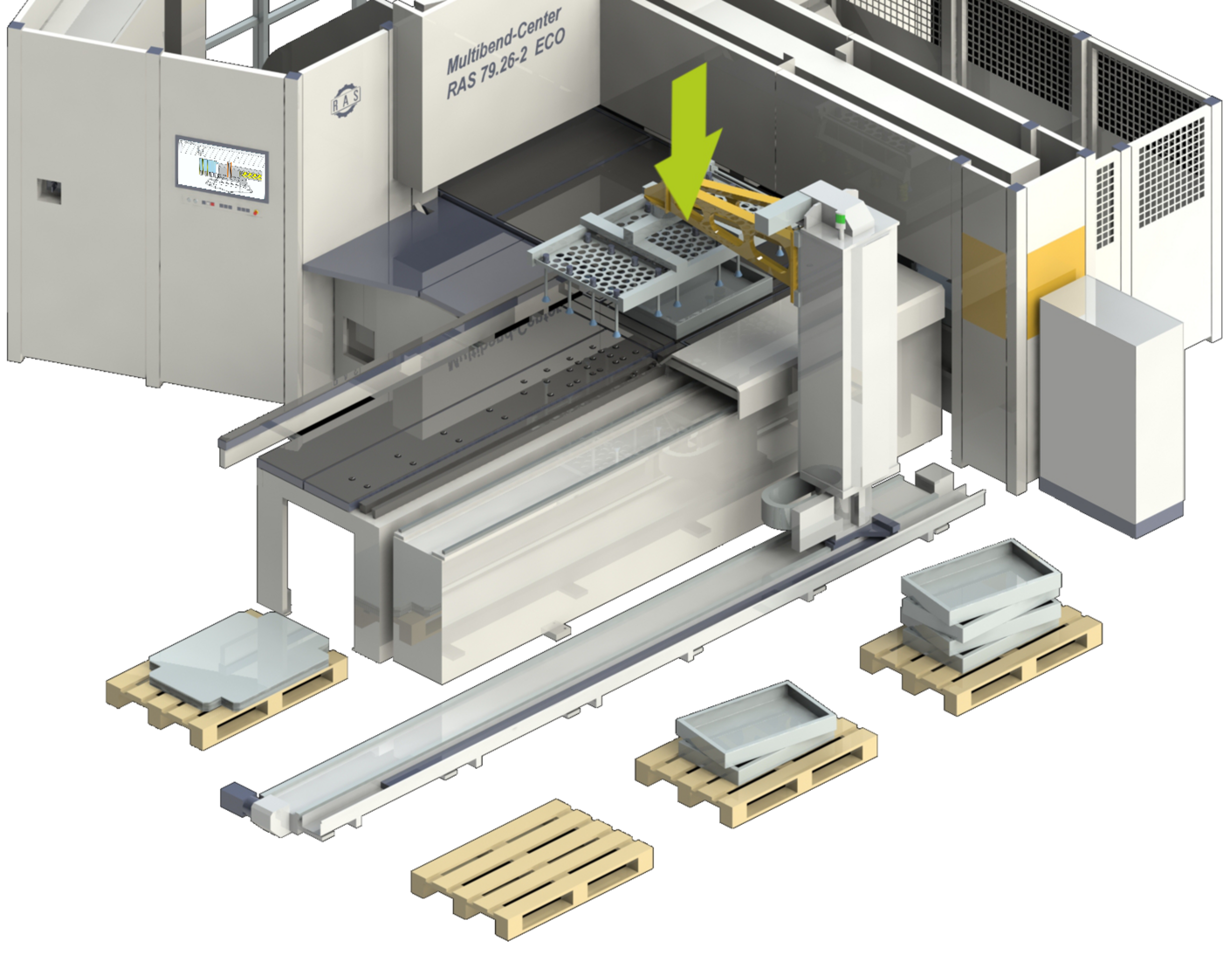

  • Aufnehmen und horizontales Stapeln der Biegeteile auf Paletten
  • Saugrahmen umfasst folgende Funktionen:
  • Abschälen der obersten Platine mit Vorsaugern
  • Schnelles manuelles Verstellen der Saugerpositionen

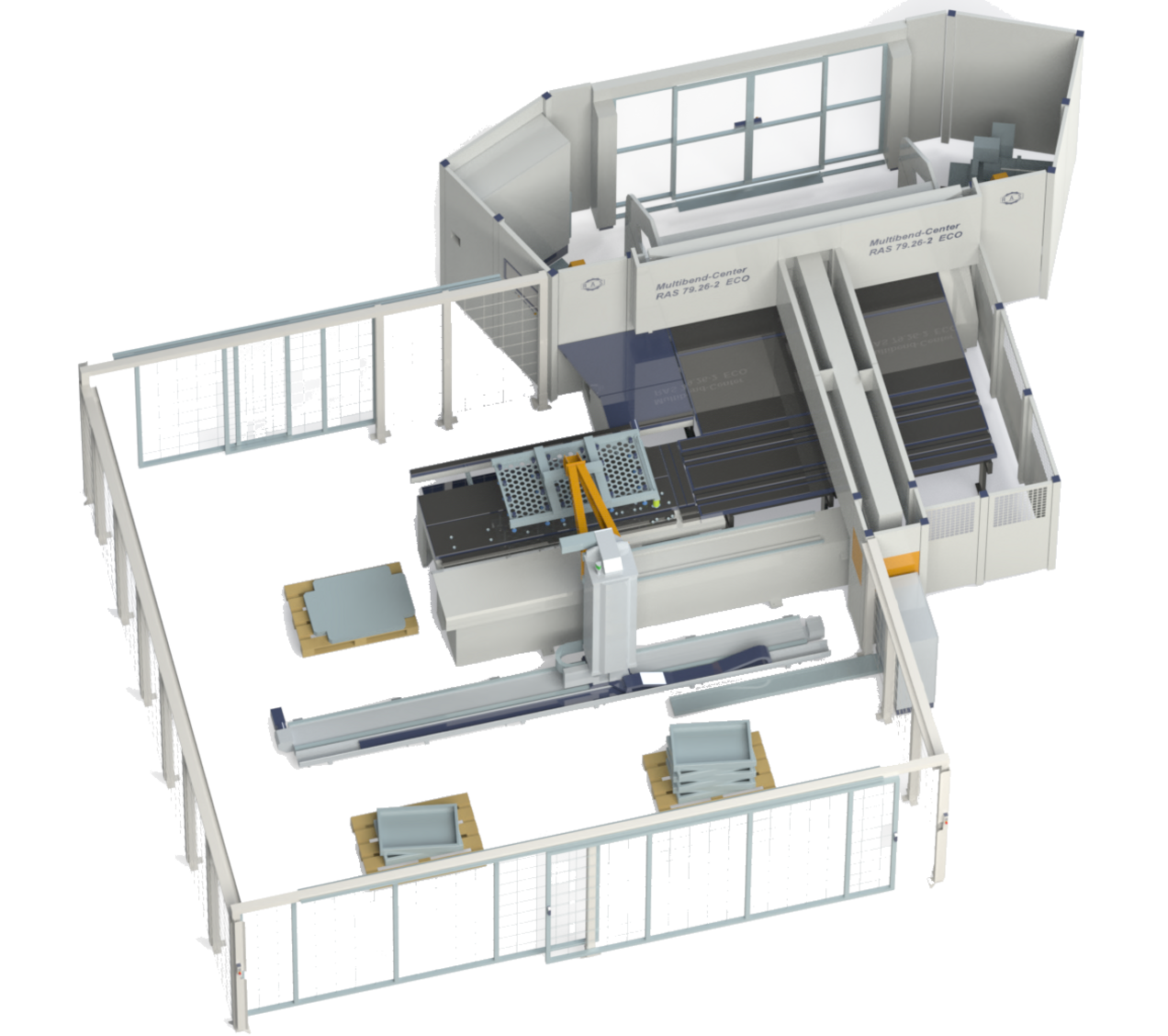

  • Sicherheitssystem mit elektrisch überwachten Türen

Das Gesamtpaket beinhaltet auch noch:

  • Erweiterte CellControl Software mit den Funktionen des Palletizers
  • Zusammenstellen von Joblisten
  • Online-Support bei Service- und Anwendungsfragen für ein Jahr

Optional lässt sich das Ausstattungspaket noch ergänzen mit:

  • Bendex Office-Software

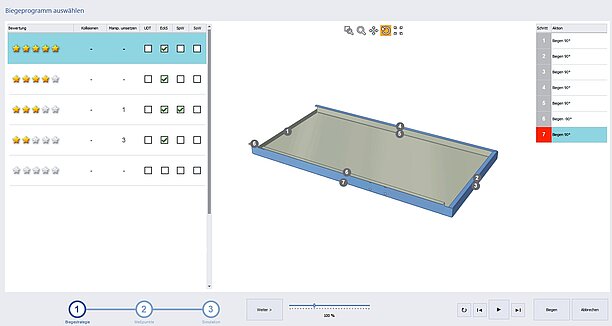

  • Automatische Programmierung der Biegeabläufe
  • Bewertung unterschiedlicher Biegeabläufe

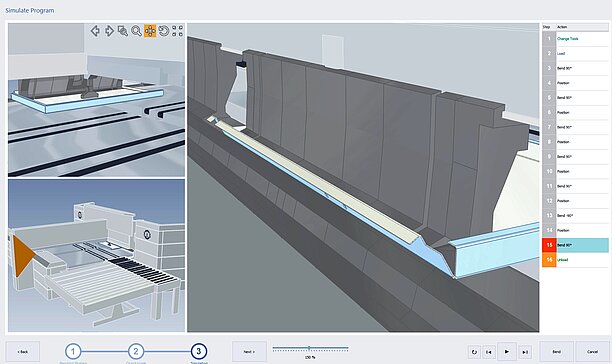

  • 3D Simulation der Biegeabläufe
  • Software-Updates der Bendex Office-Software für ein Jahr

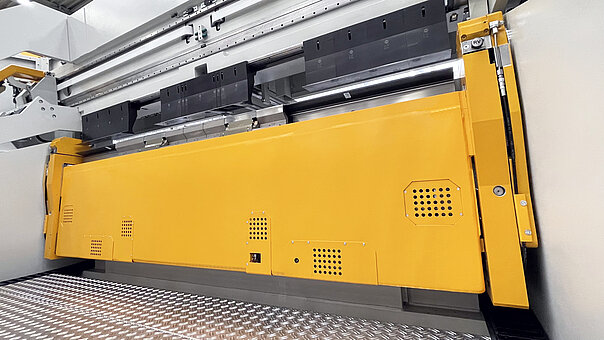

  • Biegewange mit manueller Bombieroption

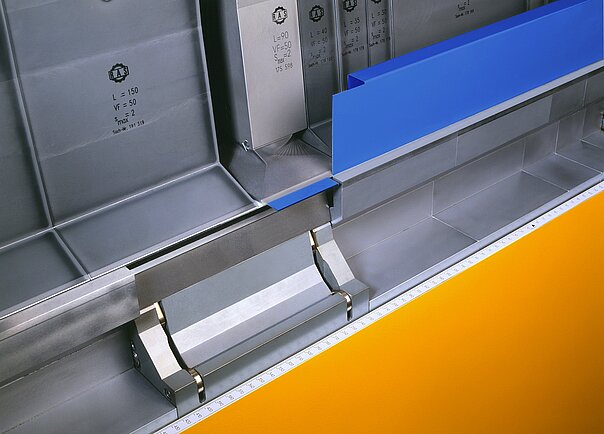

  • UpDownTools für unterbrochene Biegelinien

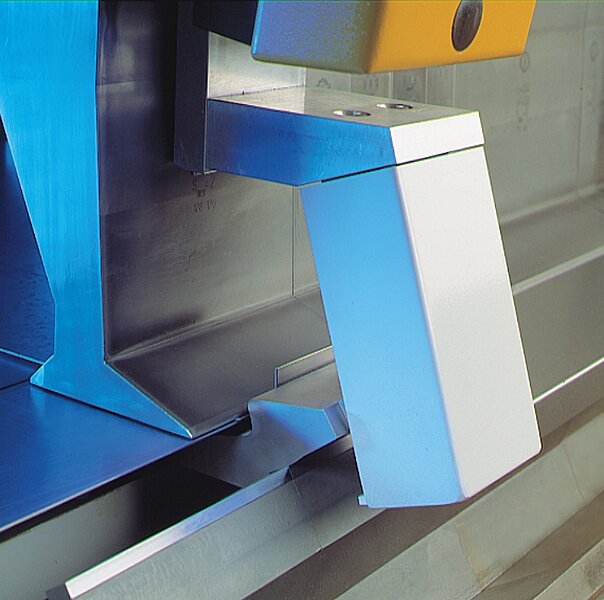

  • Lappenbiegewerkzeuge für Laschen und Schweißlappen
  • Verstärkte Werkzeuge für 2,5 mm Stahlblech
DATENBLATT
RAS Multibend-Center ECOauto – Technische Daten

RAS 79.26-2 ECO-AUTO
Biegelänge max 2560 mm
Blechdicke max (400 N/mm²) 2,0 (2,5) mm
Biegeteilhöhe max (vierseitig) 203 mm
Platinenlänge max 2660 mm
Platinenbreite max 1500 mm
Maschinenabmessungen 8850 x 10900 mm
