VENTIrounder

Rundmaschinen

Runden von Luftkanal-Komponenten

Der VENTIrounder rundet Innen- und Außenbögen von Luftkanälen mit vorher anprofilierten Falzen. Die segmentierten und verschiebbaren Umformrollen runden den Kanalbogen, ohne die Falze plattzudrücken.

Maschinen-Highlights
  • Runden von Blechen mit Pittsburghfalz, Schnappfalz oder Stehfalz
  • Keine Beschädigung der Falze durch die verschiebbaren Umformrollen
  • Schnelles Anpassen an unterschiedlich breite Innen- und Außenbögen
  • Markierungsfreies Runden der sichtbaren Außenbögen
  • Anwählen von Vorwärts- und Rückwärtslauf (Hände bleiben am Werkstück)
  • Stufenlose Geschwindigkeit für hohe Produktivität und feinfühliges Arbeiten
  • Optionale Ausführung für Luftkanäle aus Edelstahl

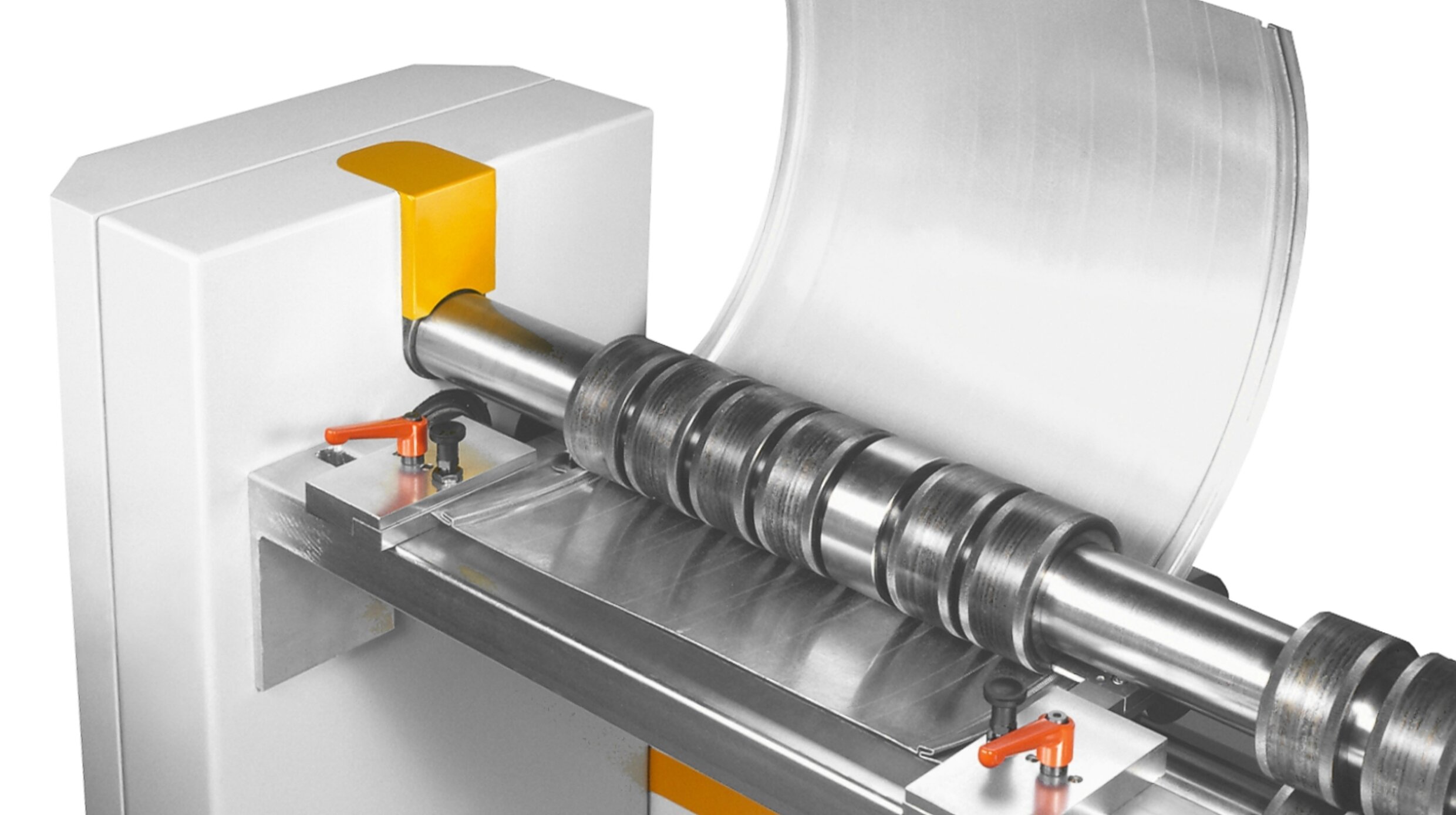

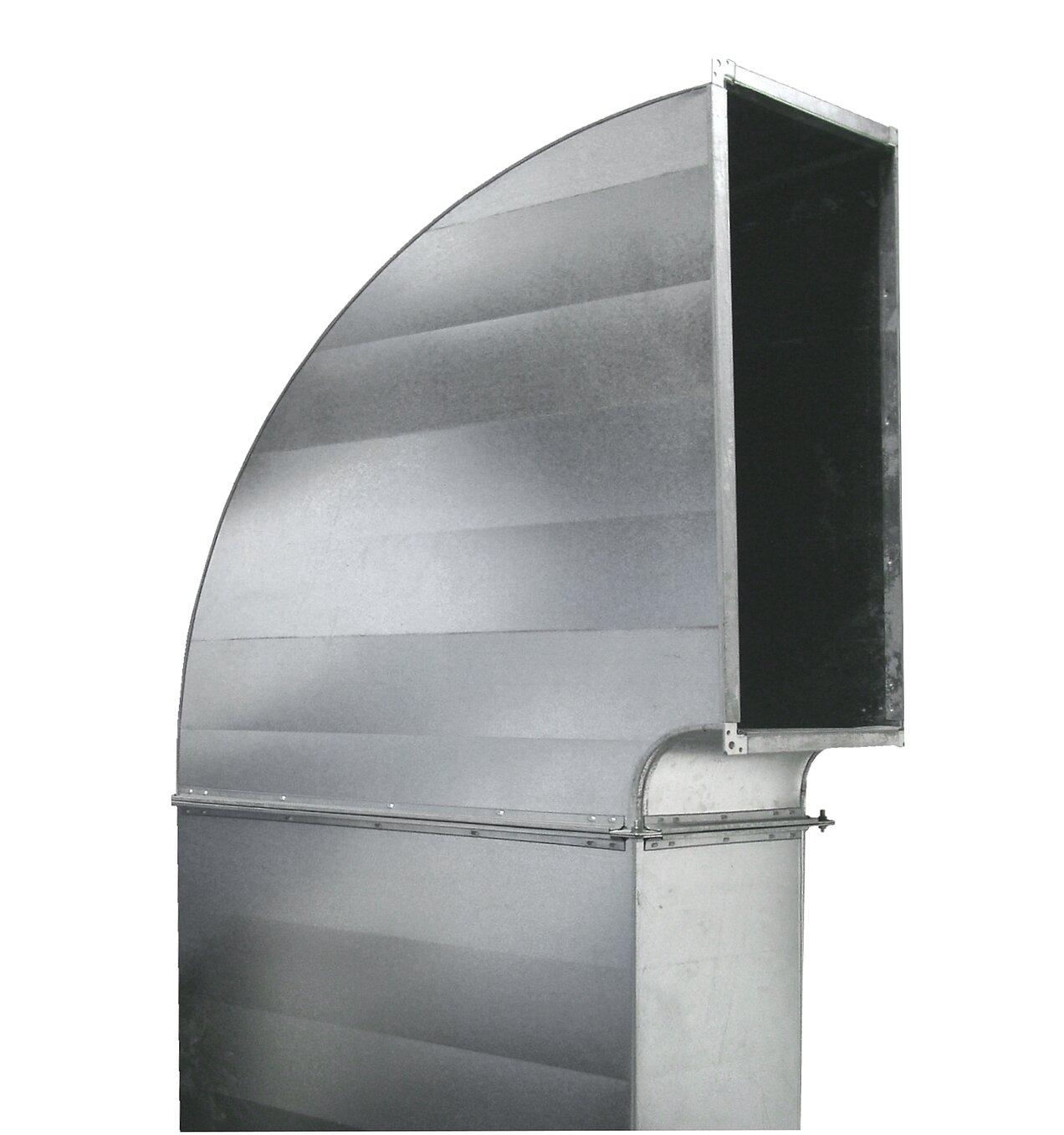

Runden von Luftkanalbögen
mit anprofilierten Falzen

Einstellbar für gängige Falzarten

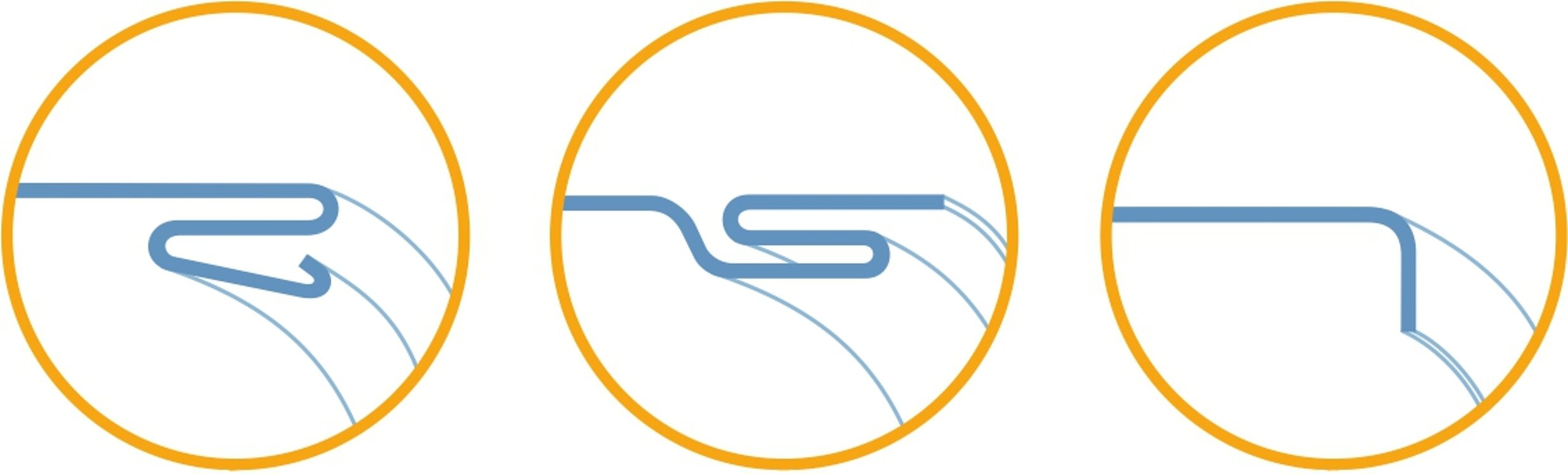

Die gebräuchlichen Falzarten in der Luftkanalfertigung sind der Pittsburghfalz, der Schnappfalz und der Stehfalz. Ist der VENTIrounder für alle 3 Falzarten ausgestattet, lässt er sich mit wenigen Handgriffen umstellen.

  • 12 gehärtete und verschiebbare Umformrollen auf jeder Welle
  • Obere Umformrollen gerändelt für sicheren Materialtransport

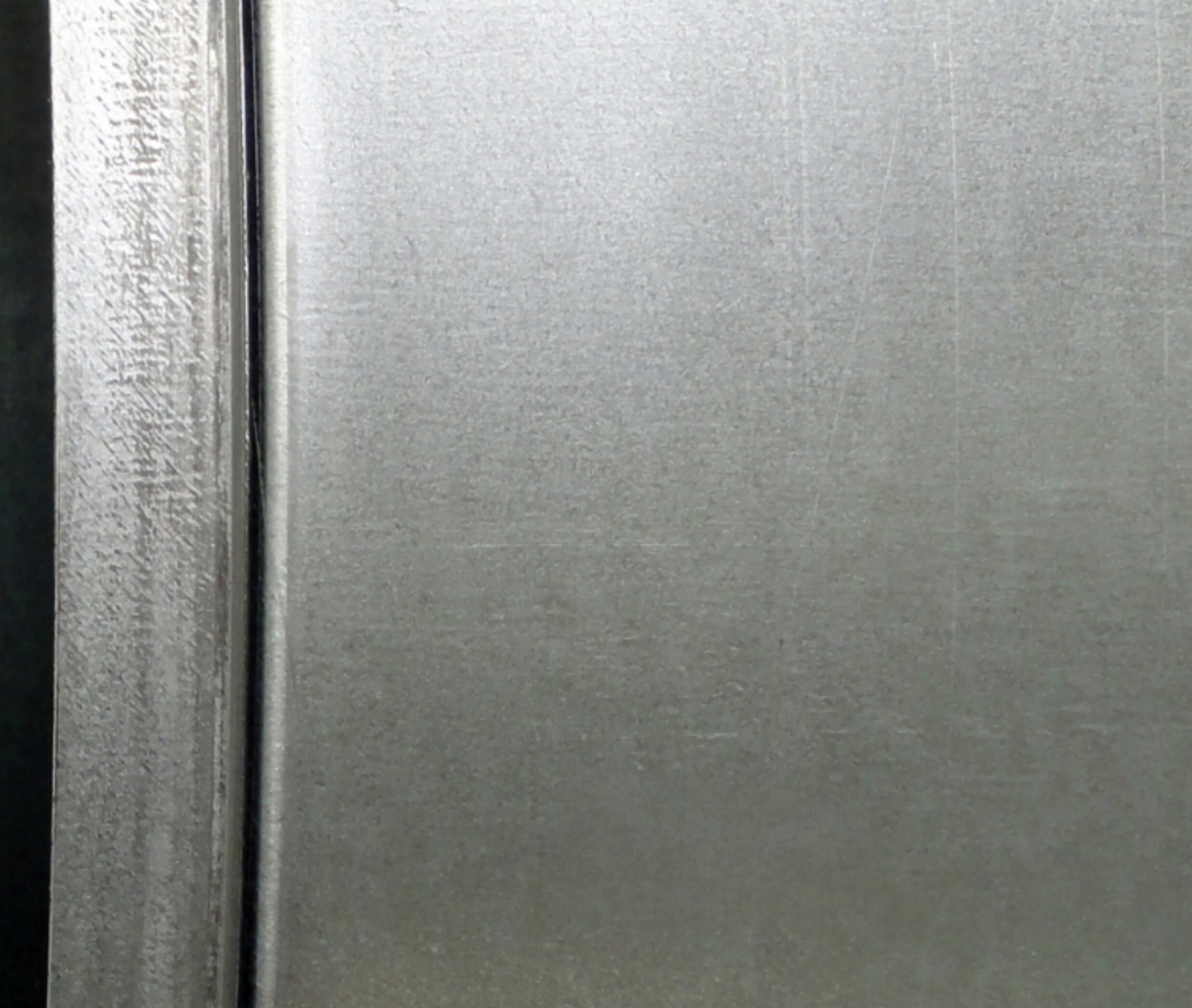

  • Untere/hintere Umformrollen glatt (markierungsfreier Außenbogen)
  • Tisch und Umformrollen für Bleche mit Pittsburghfalz

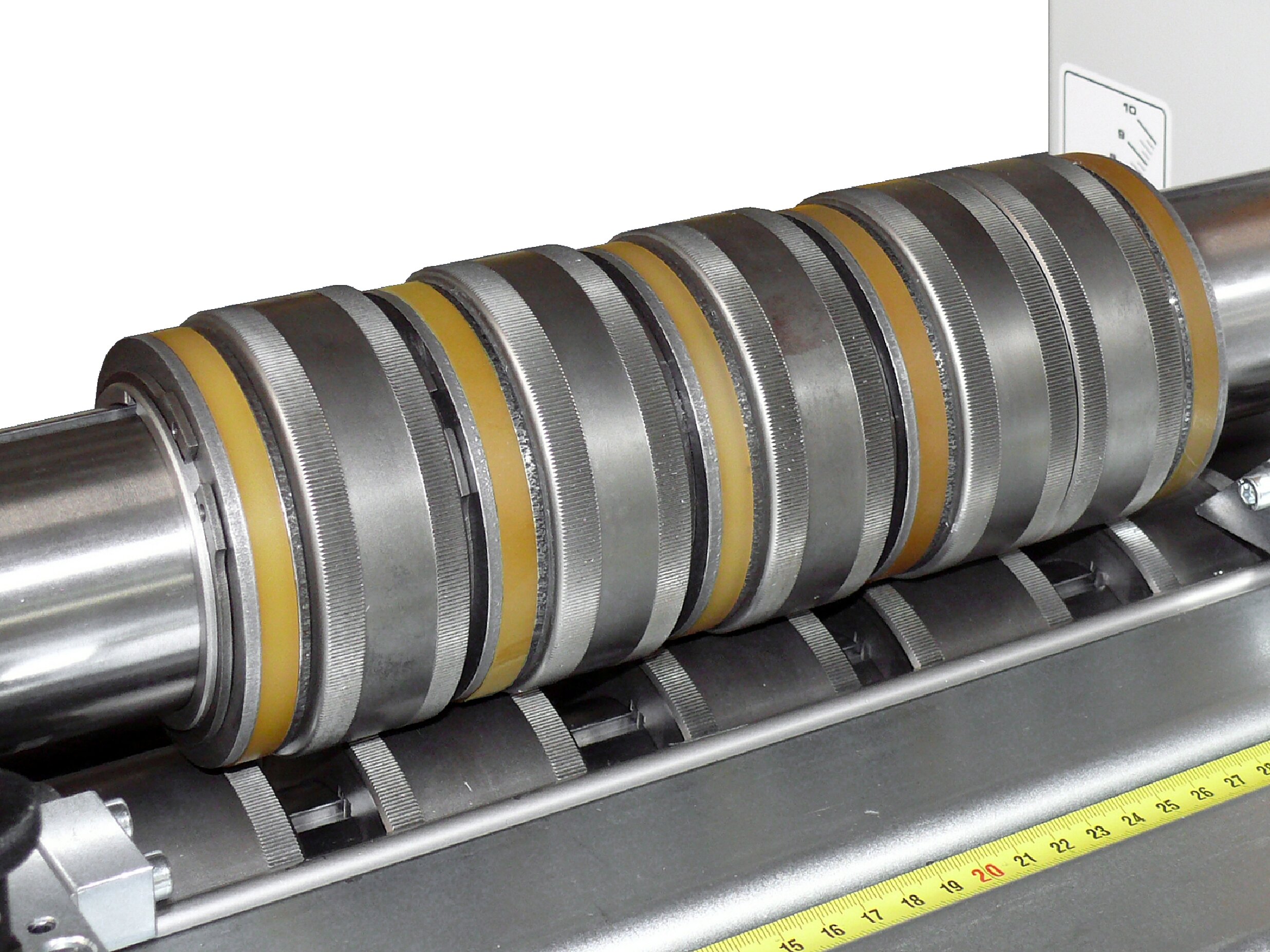

  • Tisch und Umformrollen für Bleche mit Pittsburgh-, Schnapp- und Stehfalz

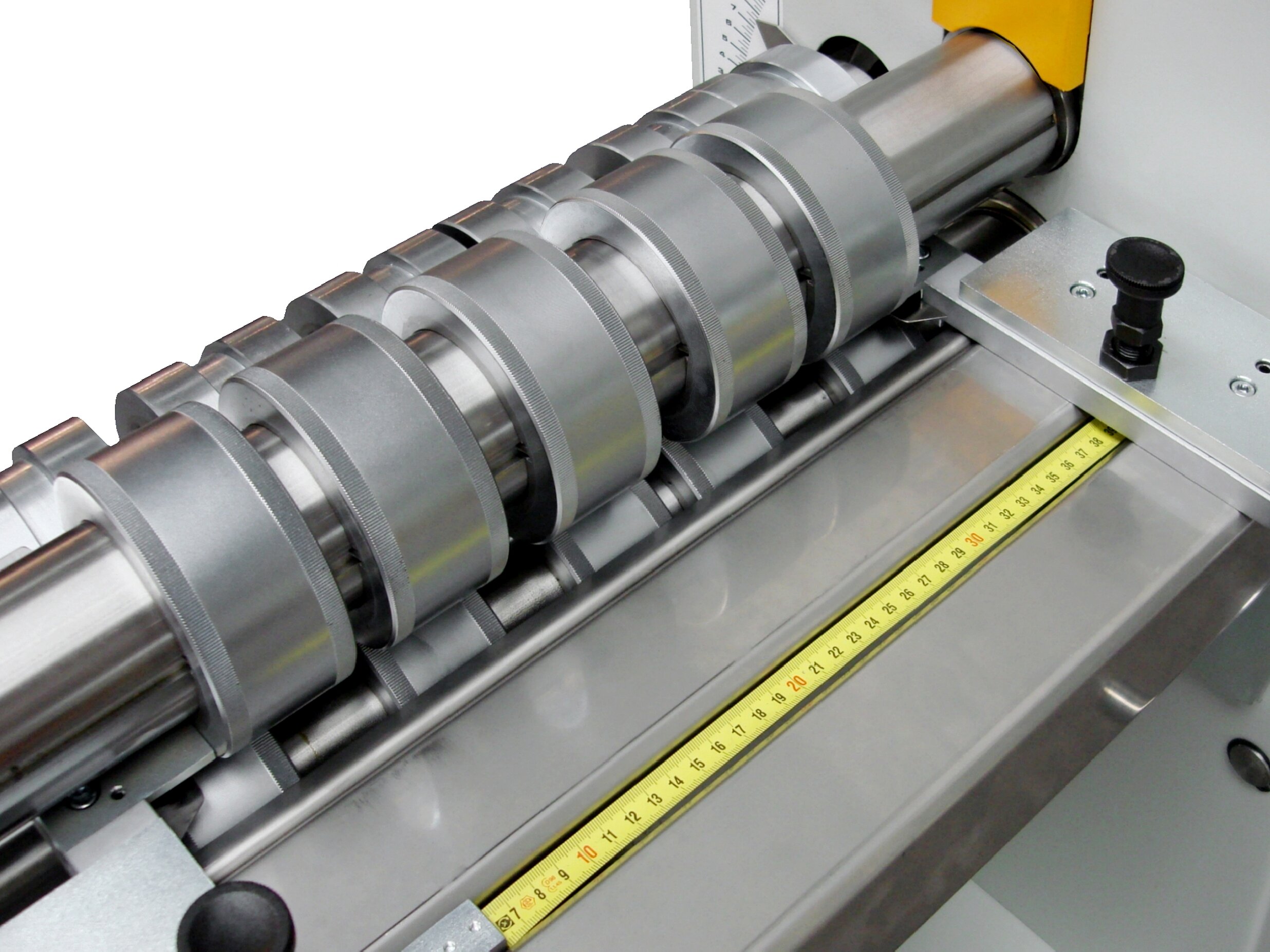

  • Tische mit Skala für eine einfache und schnelle Positionierung
  • Einsteckbare Führungsleisten für Innen- und Außenbögen

Einfache Bedienung

Nachdem die Umformrollen und die Einlaufführungen auf die ungefähre Breite der Platine zusammen geschoben sind, kann das Runden beginnen.

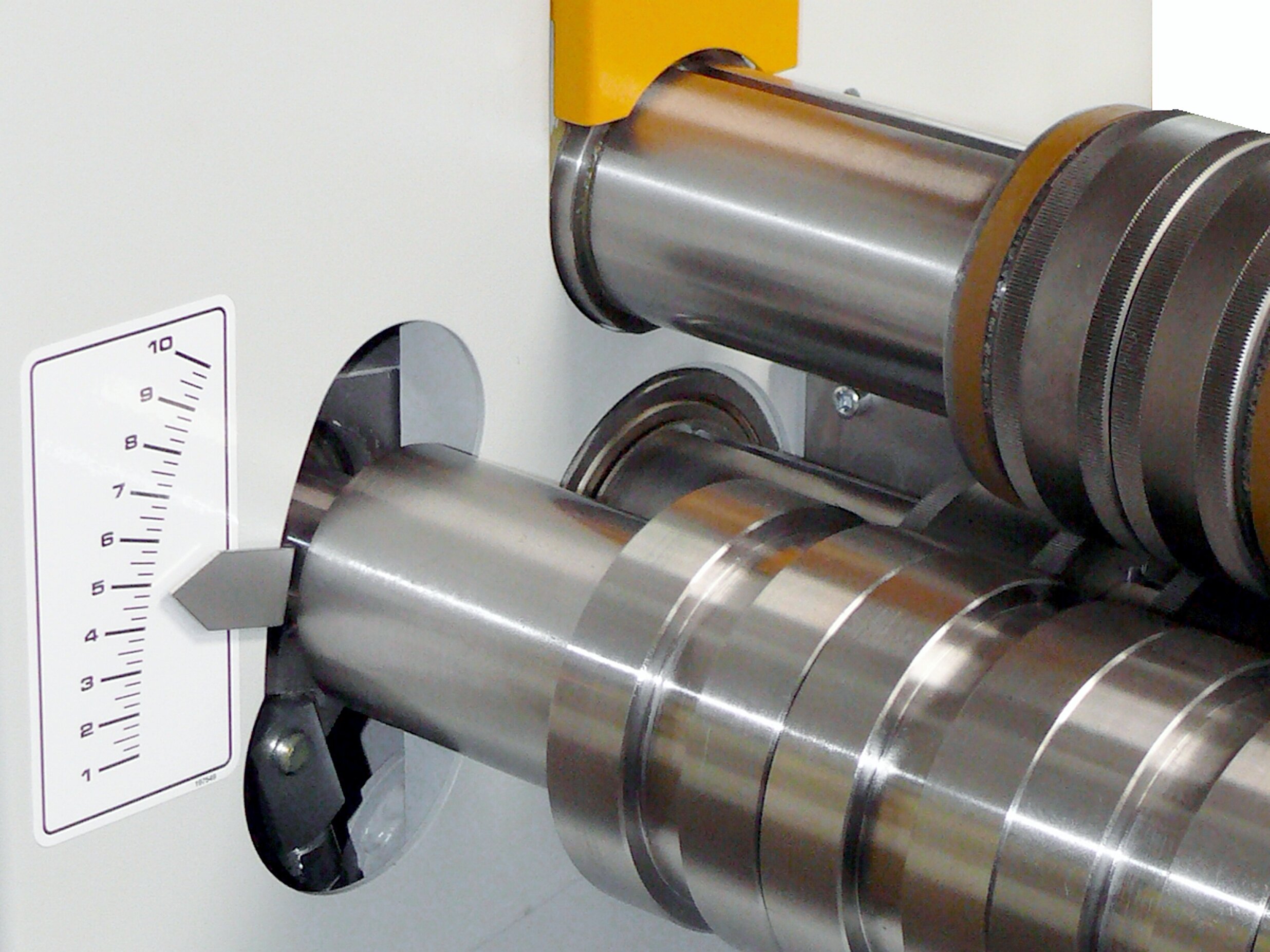

  • Handrad zum feinfühligen Zustellen der hinteren Welle

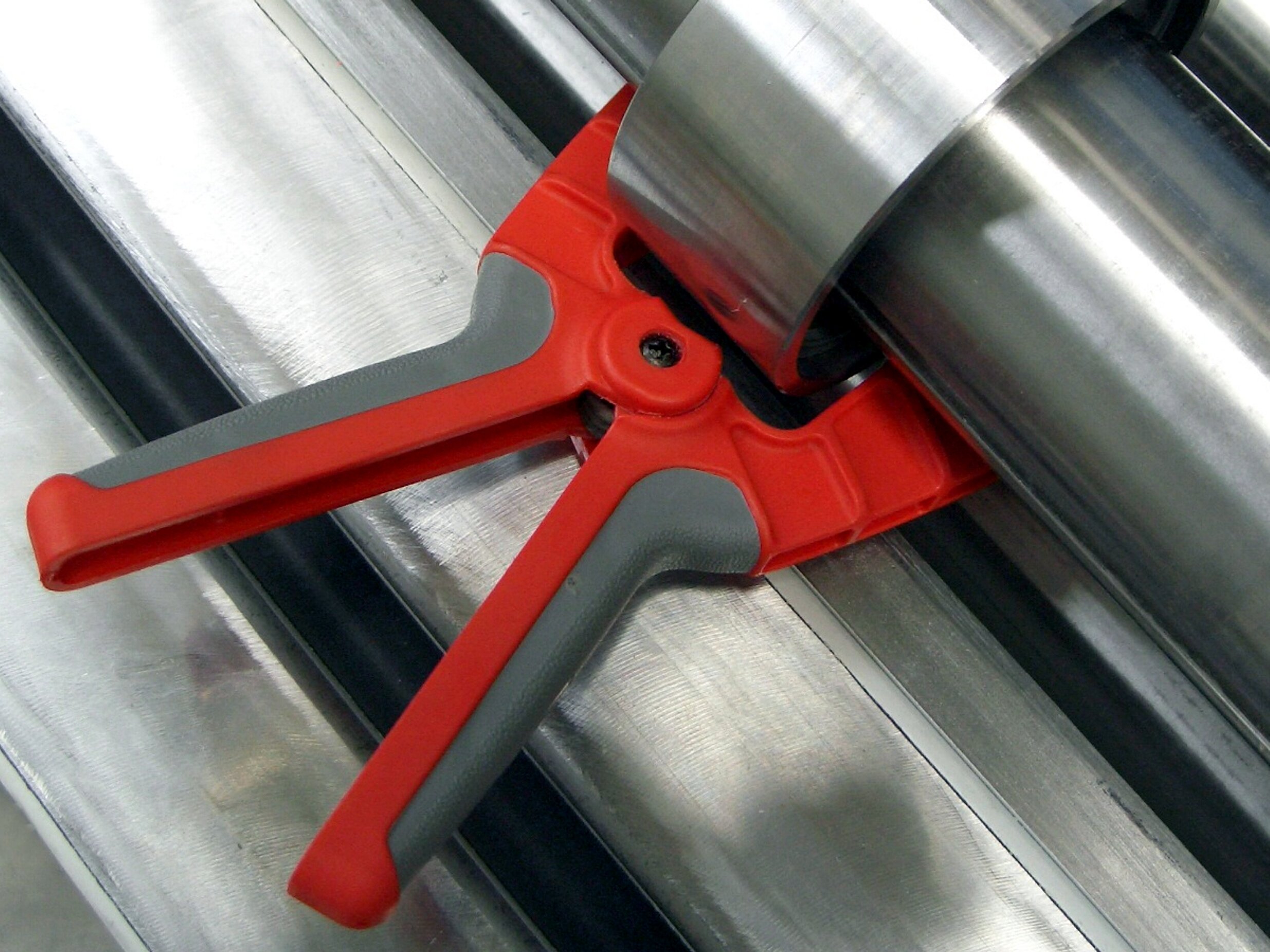

  • Versteifungszange sorgt für konstante Rundungsradien

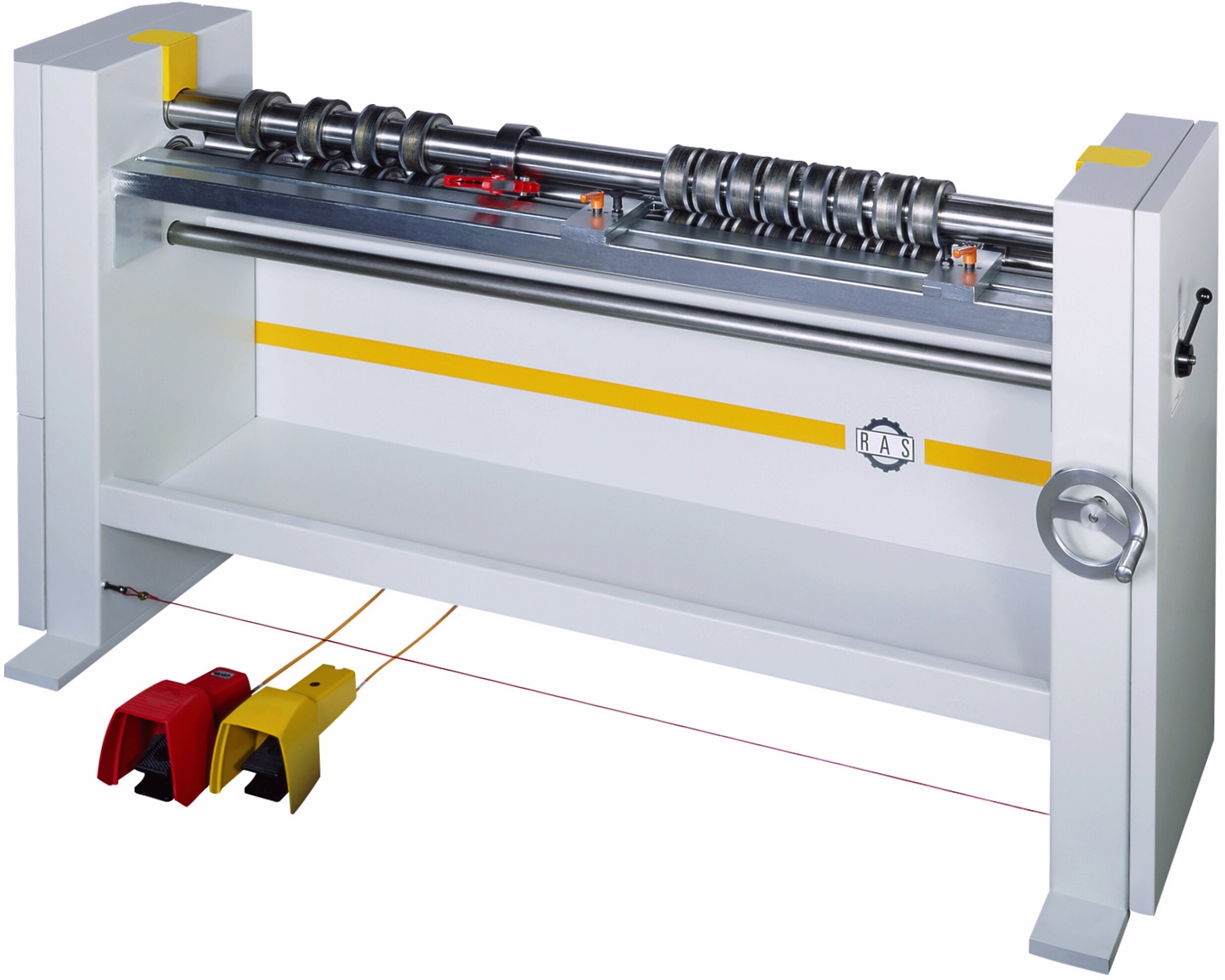

  • Fußschalter für variable Geschwindigkeit
  • Fußschalter zum Richtungswechsel
DATENBLATT
RAS VENTIrounder – Technische Daten

RAS 40.91
Bogenbreite max 1500 mm
Bogenbreite min 120 mm
Blechdicke max 1,25 mm
Geschwindigkeit 0–10 m/min
Radius min ca. 200–250 mm
